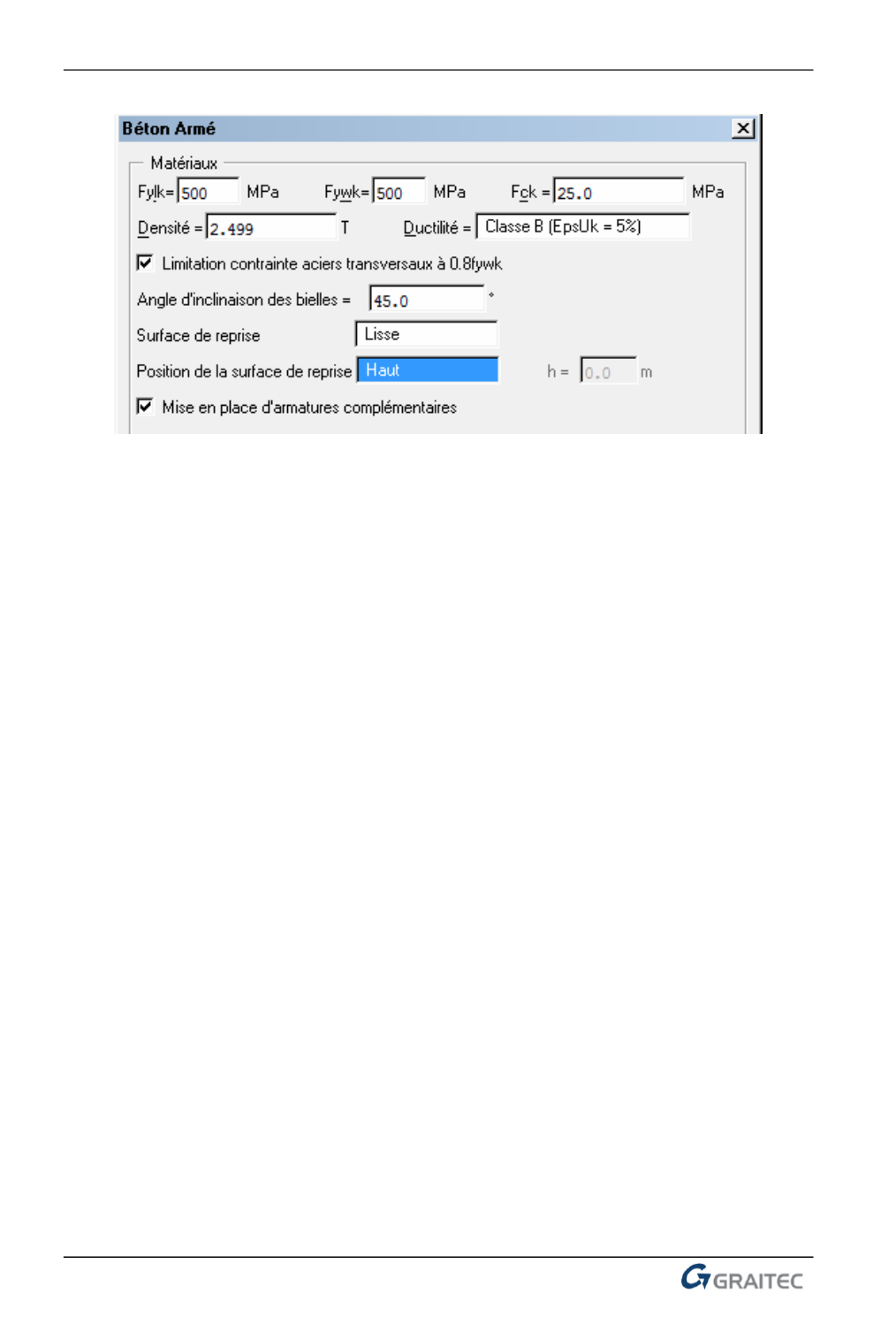

On voit dans la fenêtre précédente que l’utilisateur a également la possibilité
de définir la position de la surface de reprise, par rapport au pied du voile.
Dans la formule de la contrainte admissible , on peut noter plusieurs
composantes :
Rdi
v
Le terme «
ctd
fc
.
» représente la composante de résistance au
glissement par frottement, d’où l’estimation en fonction du
paramètre « c » qui traduit la rugosité de l’interface.
Le terme «
.
» représente la résistance au glissement par
compression de la zone de béton comprimée. Cette contrainte sur le
béton devra donc être calculée en considérant la position de l’axe
neutre (notée « a » sur le schéma ci-après).
Enfin, le terme «
yd
f
.
» représente la résistance au glissement des
armatures transversales qui traversent la surface de reprise et
doivent être ancrées de part et d’autre.
A partir du schéma suivant, il est donc aisé de transformer la contrainte
admissible «
» en un effort admissible «
» :
Rdi
v
Rdi
V
