Evolutions Arche, Melody 2014
Caractéristiques des matériaux
Le dimensionnement d’un voile soumis à un effort sismique doit se faire en
considérant les propriétés de matériaux correspondant aux états limites
accidentels :
Les coefficients de sécurité sur les matériaux sont modifiés par
rapport à un ELU classique :
o
Sur le béton =>
c= 1.30 (valeur issue de l’EC8)
o
Sur l’acier =>
s= 1.00

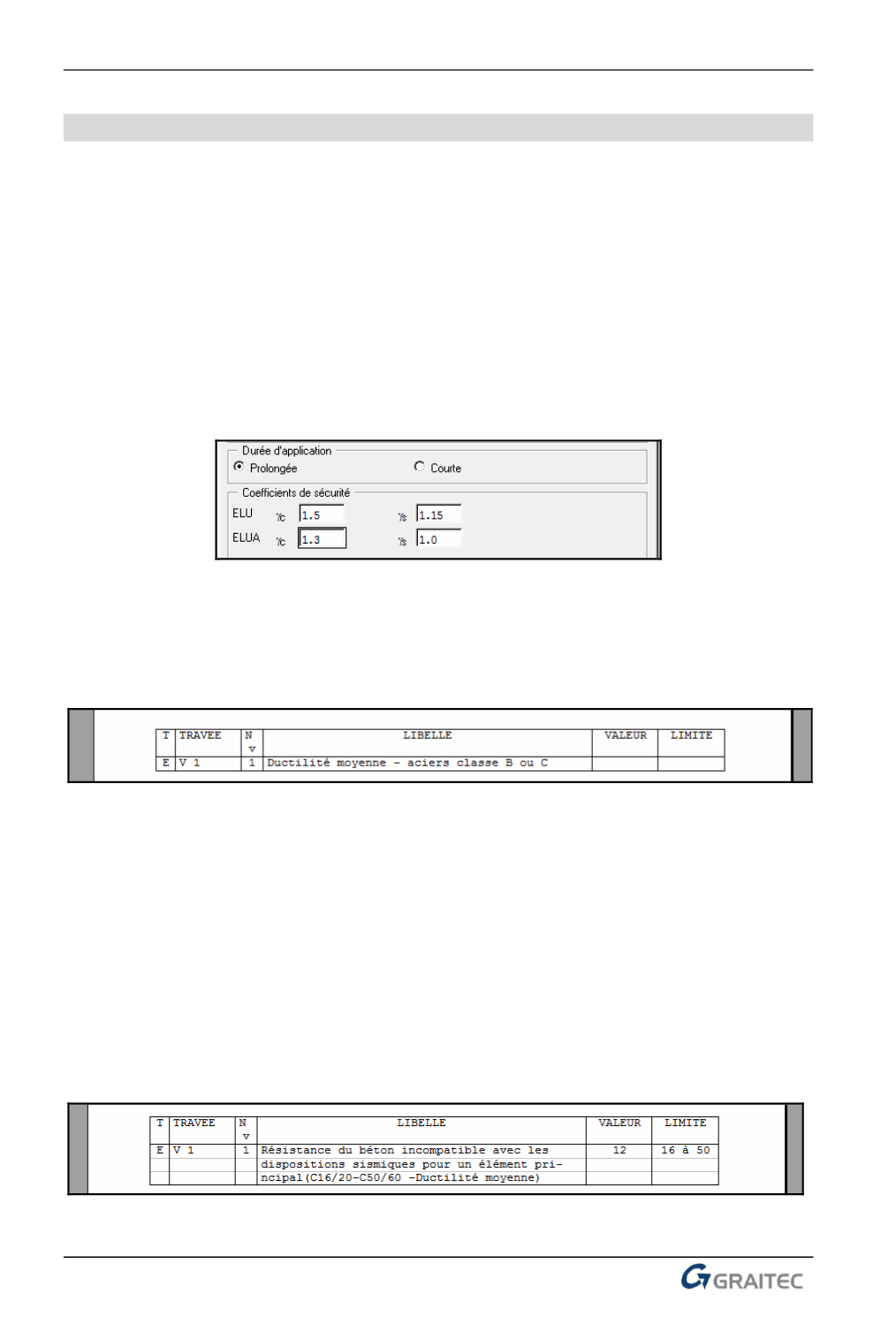

Ces valeurs peuvent être modifiées par l’utilisateur au niveau de la
fenêtre « Hypothèses \ Béton Armé » :
Tous les aciers utilisés pour les éléments de contreventement en
zone sismique doivent être de classe de ductilité B ou C => si cette
hypothèse n’est pas vérifiée, le module renverra un message
d’erreur :
En fonction de la classe de ductilité de la structure (DCM ou DCH),
l’EC8 impose une qualité minimale de béton :
o
Dans le cas d’une construction DCM (Ductilité moyenne),
il est imposé d’avoir un béton C16/20 au minimum.
o
Dans le cas d’une construction DCH (Ductilité Haute), la
qualité de béton doit être au minimum de C20/25. De plus,
pour cette classe de ductilité, les aciers doivent être de
classe C.
Le module Arche Voile effectue également une vérification sur les qualités
minimales de béton et renvoi un message d’erreur le cas échéant :
30
