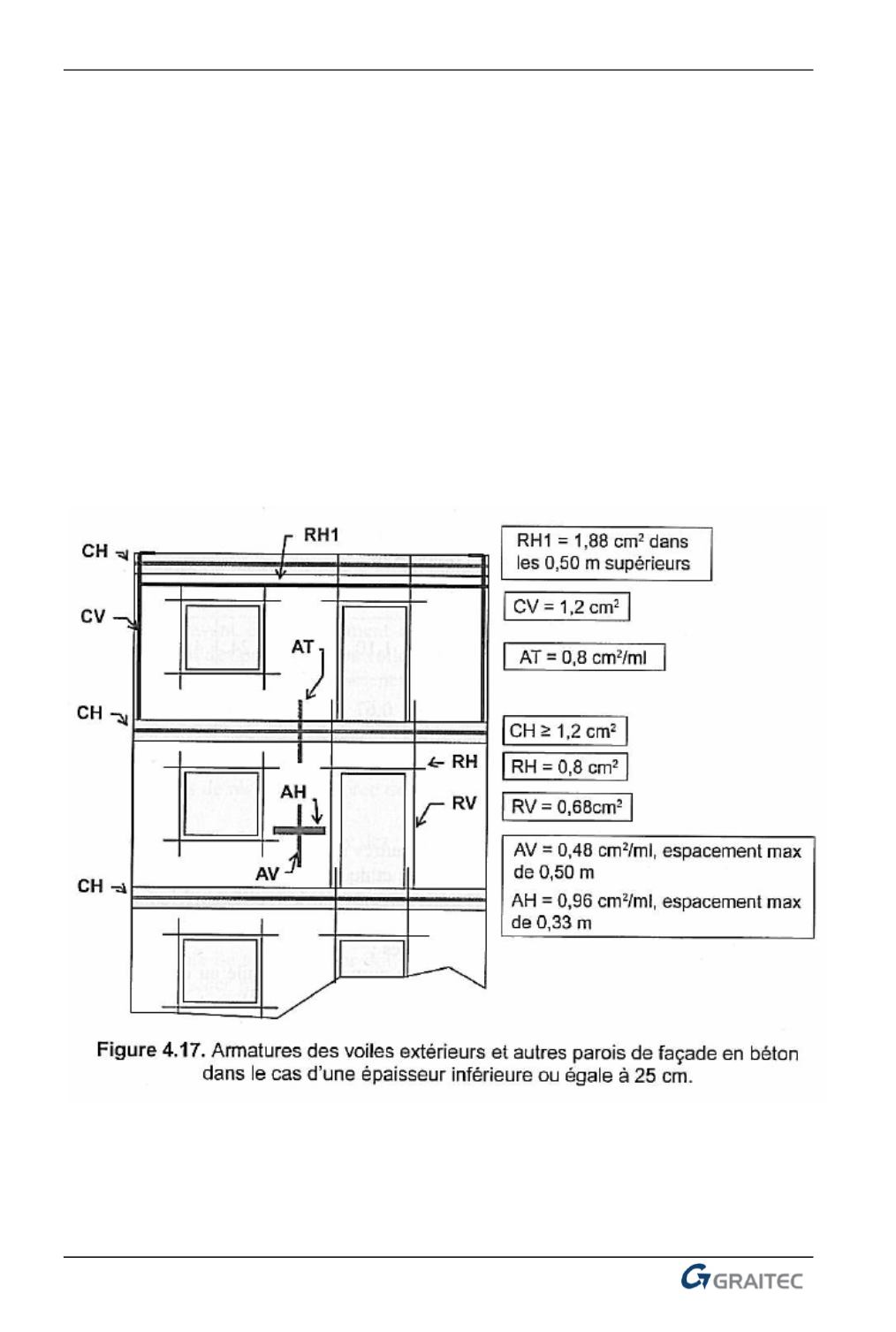

Des armatures verticales (notées RV ci-dessous) renforçant les
angles des ouvertures doivent être placées sur toute la hauteur de
ces dernières et convenablement ancrées.
La remarque sur les armatures horizontales bordant une ouverture
dans le cas d’un voile intérieur, est également valable pour les
voiles extérieurs.
Des armatures horizontales complémentaires de section au moins
égale à 1.88cm² doivent exister sur une hauteur égale à 0.50m en
partie haute du niveau supérieur des voiles sous terrasse, ou à
défaut dans la hauteur du plancher (armatures notées RH1 sur le
schéma ci-dessous).
Pour les voiles sous-terrasse, les chaînages verticaux (notés CV)
partent du bas du dernier étage et sont ancrés par retour dans le
plancher terrasse.
