Au niveau du module Arche Voile, l’utilisateur a la possibilité d’imposer, s’il le
souhaite, la largeur des bandes à prendre en compte. Ce paramètre est

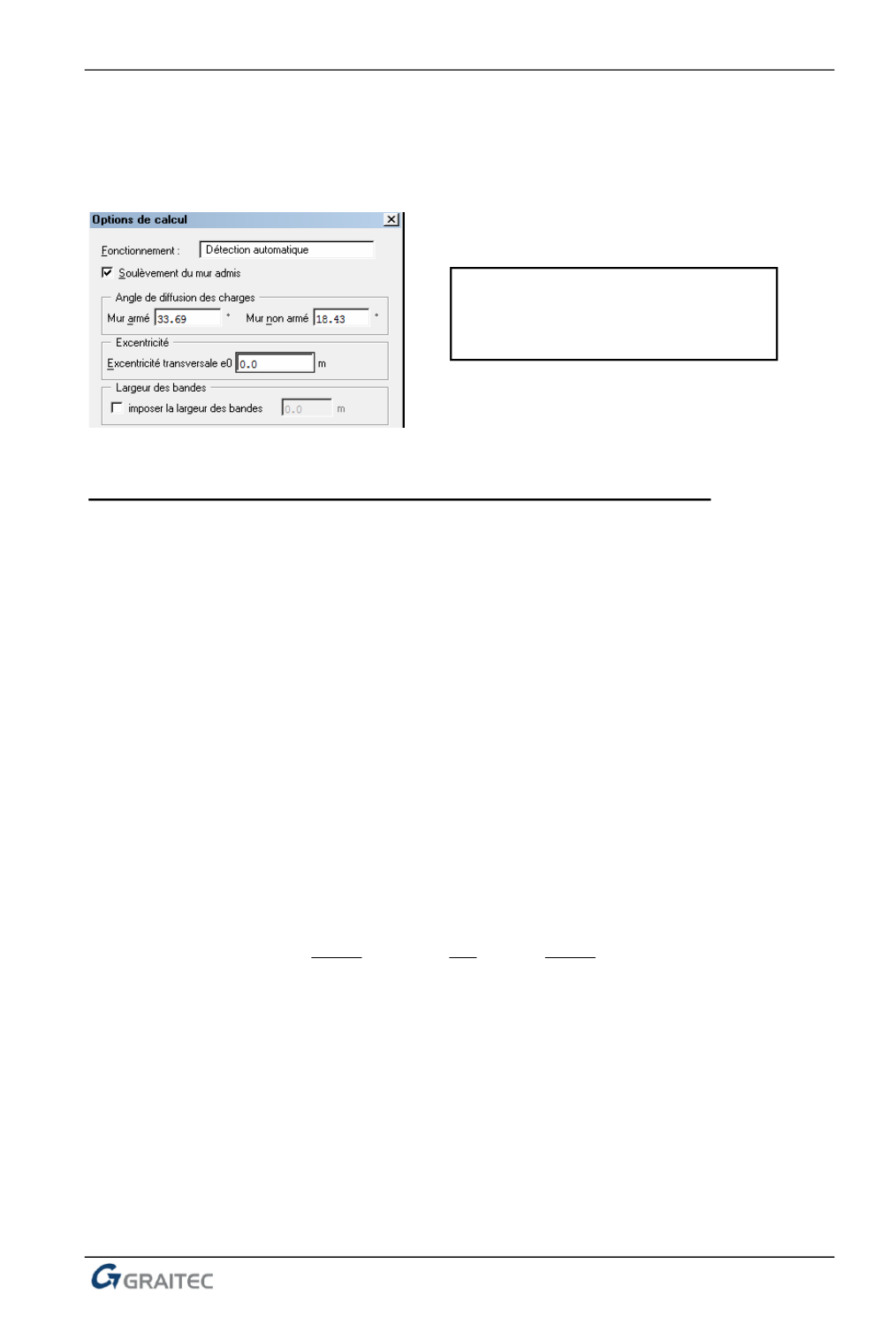

également accessible depuis la fenêtre « Hypothèses \ Calcul » :
L’utilisateur peut imposer une
largeur de bande ou conserver
une détermination automatique.
Méthode simplifiée de prise en compte des effets du 2
nd
ordre
La vérification de l’effort de compression dans les bandes est effectuée en
trois sections différentes :
En partie haute et basse du voile => dans ces zones, on ne tient pas
compte des efforts du 2
nd
ordre. L’effort Nrd est donc déterminé à
partir des formules décrites précédemment.
Au milieu du voile => dans cette zone, il est nécessaire de prendre
en compte les effets du 2
nd
ordre. Dans le cas d’un voile non-armé,
le module Arche Voile applique la méthode simplifiée donnée à
l’article §12.6.5.2 de l’EC2.
L’effort résistant de chaque bande de voile, de largeur « d », est définie par
l’expression suivante :
. . .
cd w
Rd
f hd N
Le terme
correspond à la prise en compte des effets du 2
nd
ordre :
w
tot
w
w
tot
h
e
h
l
h
e
.2 1
.02,0
.2 1.14,1
0
Avec :
i
tot
e e e
0
0
e
: excentricité du 1
er
ordre, définit par l’utilisateur au niveau de
l’interface.
