Evolutions Arche, Melody 2014
Paramétrage du module Arche Voile

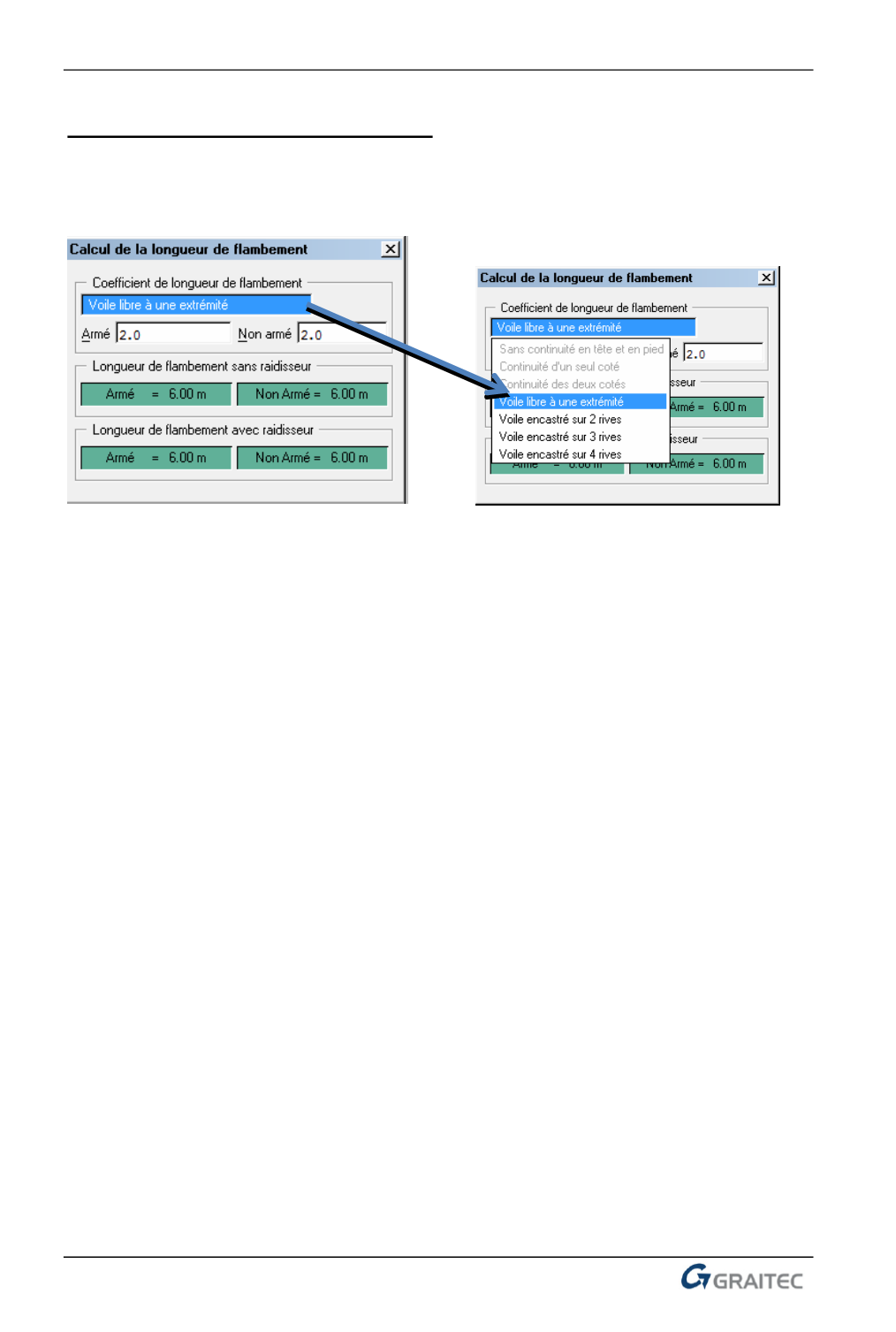

Au niveau du module Arche Voile, le paramétrage de la longueur de
flambement se fait via le menu « Hypothèses \ Flambement » :
Comme on peut le voir, l’utilisateur a plusieurs choix (pour le calcul du
coefficient
) suivant que l’on est dans le cas d’un mur raidi ou d’un mur non-
raidi :
Si l’utilisateur ne définit pas de raidisseurs d’about, le mur sera
automatiquement considéré « non-raidi » et l’utilisateur choisira
parmi les trois options correspondantes :
o
[Sans continuité en tête et en pied] =>
= 1.00 que ce soit
pour un voile armé ou un voile non-armé.
o
[Continuité d’un seul côté] =>
= 0.90 pour un mur armé
et
= 0.95 pour un mur non armé.
o
[Continuité des deux côtés] =>
= 0.85 pour un mur armé
et
= 0.90 pour un mur non armé.
Si l’utilisateur définit des raidisseurs, seuls les choix correspondants
aux murs raidis seront accessibles :
o
[Voile libre à une extrémité] =>
= 2
o
[Voile encastré sur 2 rives] =>
= 1
o
[Voile encastré sur 3 rives] => Voir page précédente.
o
[Voile encastré sur 4 rives] => Voir page précédente.
10
