Evolutions Arche, Melody 2014
7
En considérant que le voile est découpé en bandes de compression, les
critères de détection automatique d’un fonctionnement en « Mur non armé »
sont donc les suivants :
Dans chacune des bandes, l’effort normal
Ed
N
ne doit pas excéder
l’effort normal d’un mur non armé, noté
Rd
N
ou
12,
Rd
N
(car relevant
de la section 12 de l’EC2 (voir ci-après)
Dans le cas d’un mur soumis à un effort tranchant, il est possible de
considérer un mur non armé si la contrainte de cisaillement
cp
n’excède pas la limite de cisaillement
cvd
f
définie à l’article
12.6.3 de l’EC2.
Attention, le module Arche Voile actuel ne permet pas de saisir un effort
horizontal. Par conséquent, seule la 1ère condition est implémentée dans le
module. Dans le cas de la nécessité de reprise d’un effort horizontal, il faut
utiliser le nouveau module « Arche Voile de contreventement ».
Si l’utilisateur impose un fonctionnement en « Mur non armé » et que le
module détecte un effort normal trop important, un message d’erreur
correspondant sera affiché.
Longueur de flambement des voiles
La longueur de flambement d’un voile doit être déterminée conformément au
§12.6.5 de l’EC2.

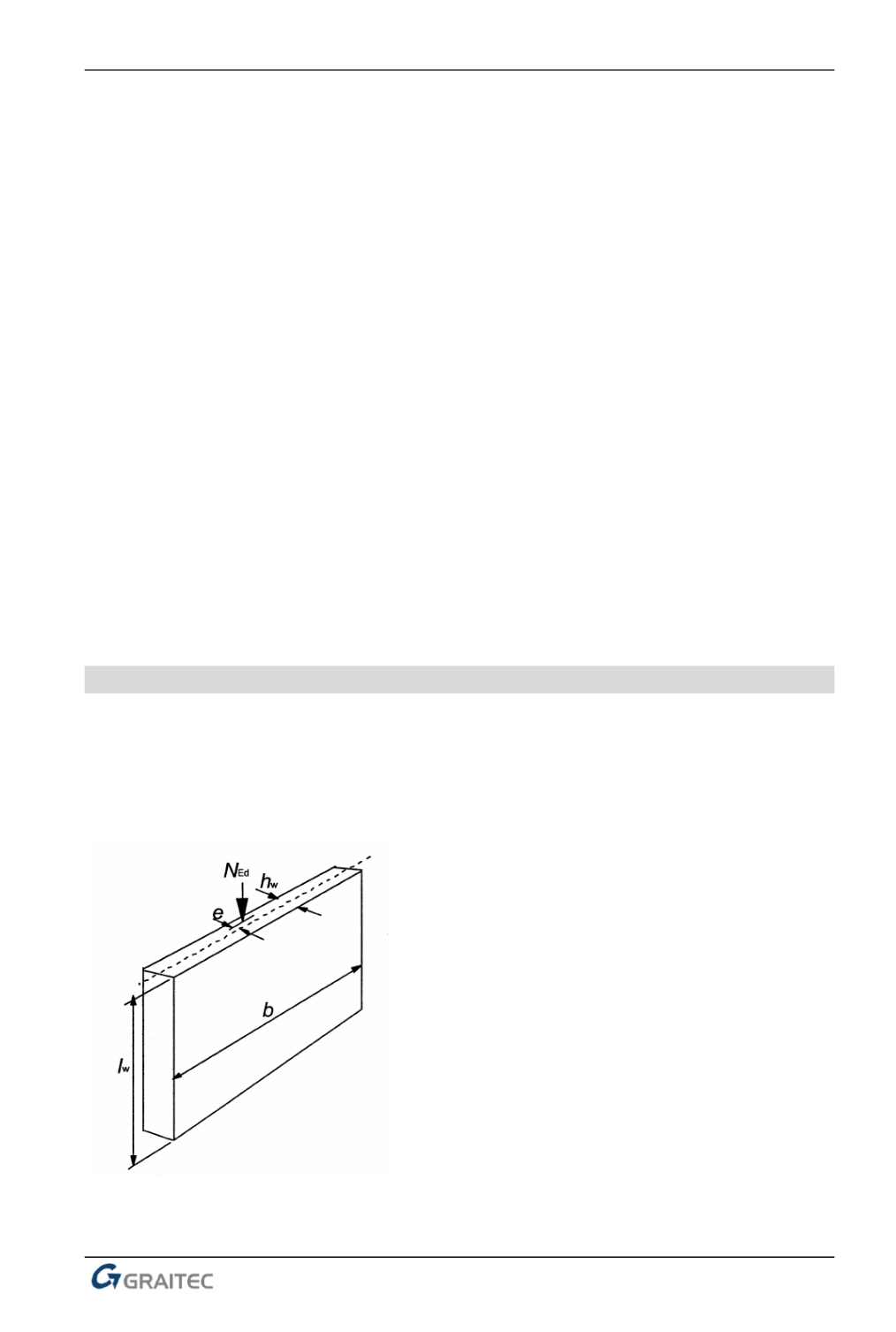

La convention de notation est la suivante :
w
l
: hauteur libre du voile.
b : longueur libre du voile.
h
w
: épaisseur du voile
0
l
: longueur de flambement du voile
