d)
Les poutres
Les poutres analytiques disposent des mêmes paramètres que les poteaux analytiques, à la gestion des liaisons
analytiques près :
•
Du poteau : la liaison analytique poutre-poteau dépend de la case à cocher
Liaison Analytique
du poteau
•
Oui : on impose la liaison analytique, quel que soit le choix fait pour le poteau
•
Non : on interdit la liaison analytique, quel que soit le choix fait pour le poteau.
On peut ainsi gérer chaque liaison poutre-poteau indépendamment.
Toutefois ces liaisons ne sont pas disponibles dans le cas de contreventements analytiques.
e)
Les sols
Le paramètre
Analyser comme
défini comment les charges seront reportées par rapport au sens de portée de dalle
(
Unidirectionnel
ou
Bidirectionnel
).
III] LES PARAMETRES DE STRUCTURE
Accessibles depuis l’onglet Gérer avec la fonction Paramètres de structure, ils sont répartis suivant cinq onglets.
a)
Paramètres du modèle analytique
La plupart des options de cet onglet permettent de vérifier la cohérence du modèle analytique, et de définir les
valeurs des tolérances (utilisées pour les méthodes d’alignement par détection automatique).
b)
Paramètres de condition d’appui / Paramètres de représentation symbolique
On choisit ici les paramètres de représentation graphique du modèle analytique (symboles des types d’appui,
espacement des symboles pour les appuis linéaires et surfaciques). Ils sont à compléter avec les options de l’onglet
Paramètres de représentation symbolique.
c)

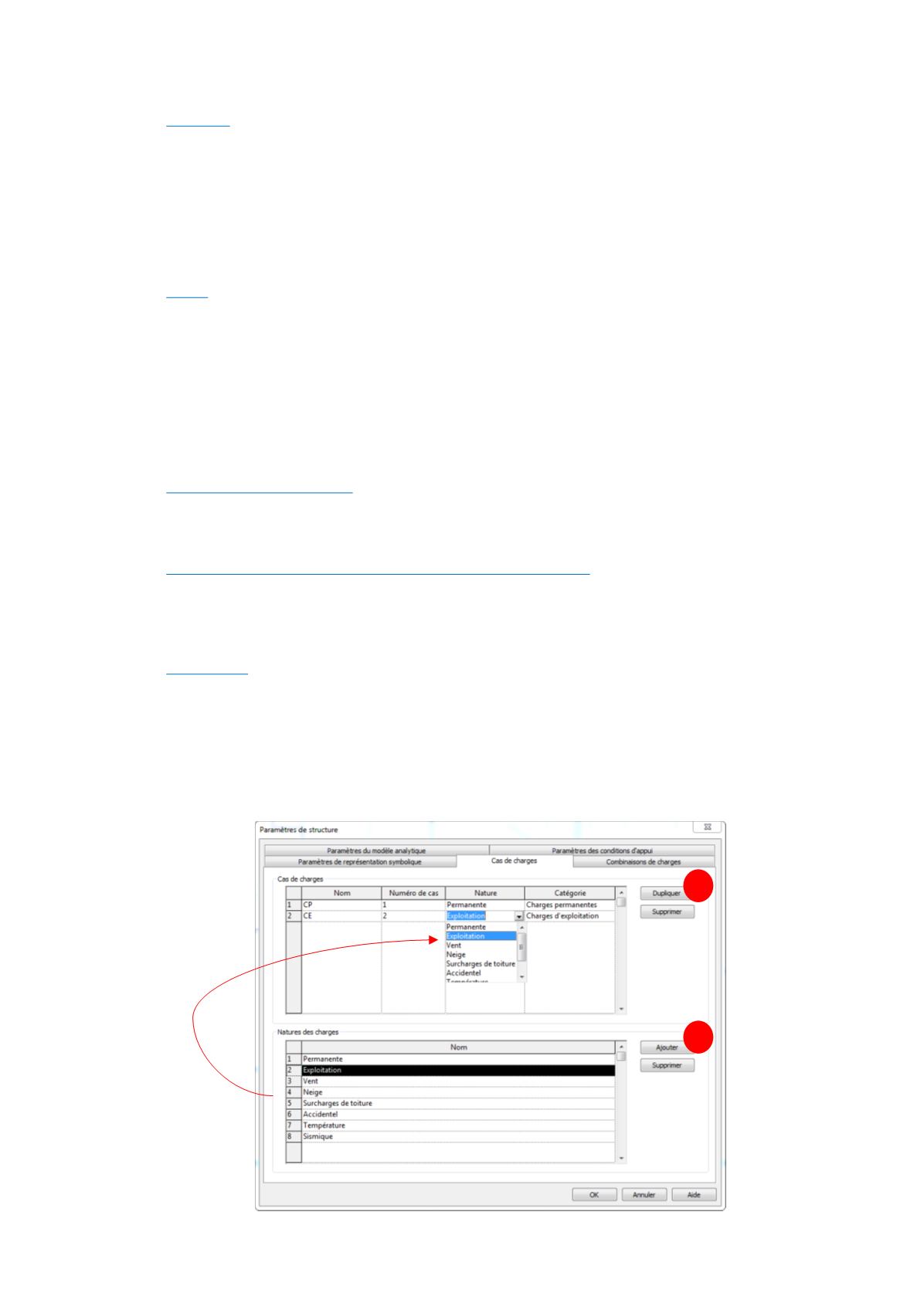

Cas de charges
On définit ici les différents cas de charges pour l’analyse structurelle du modèle.
Pour cela, on crée tout d’abord les différentes natures de charge dans le volet bas de la fenêtre avec l’onglet
Ajouter.
Puis, dans le volet haut de la fenêtre, on génère les différents cas de charge un à un avec l’onglet Ajouter (ou
Dupliquer, si un premier cas de charge a déjà été renseigné). On nomme alors le cas de charge, on attribue sa nature
grâce au menu déroulant (renseigné avec les valeurs entrées dans le tableau en-dessous) et on définit sa catégorie (le
numéro est automatiquement incrémenté).
1
2
