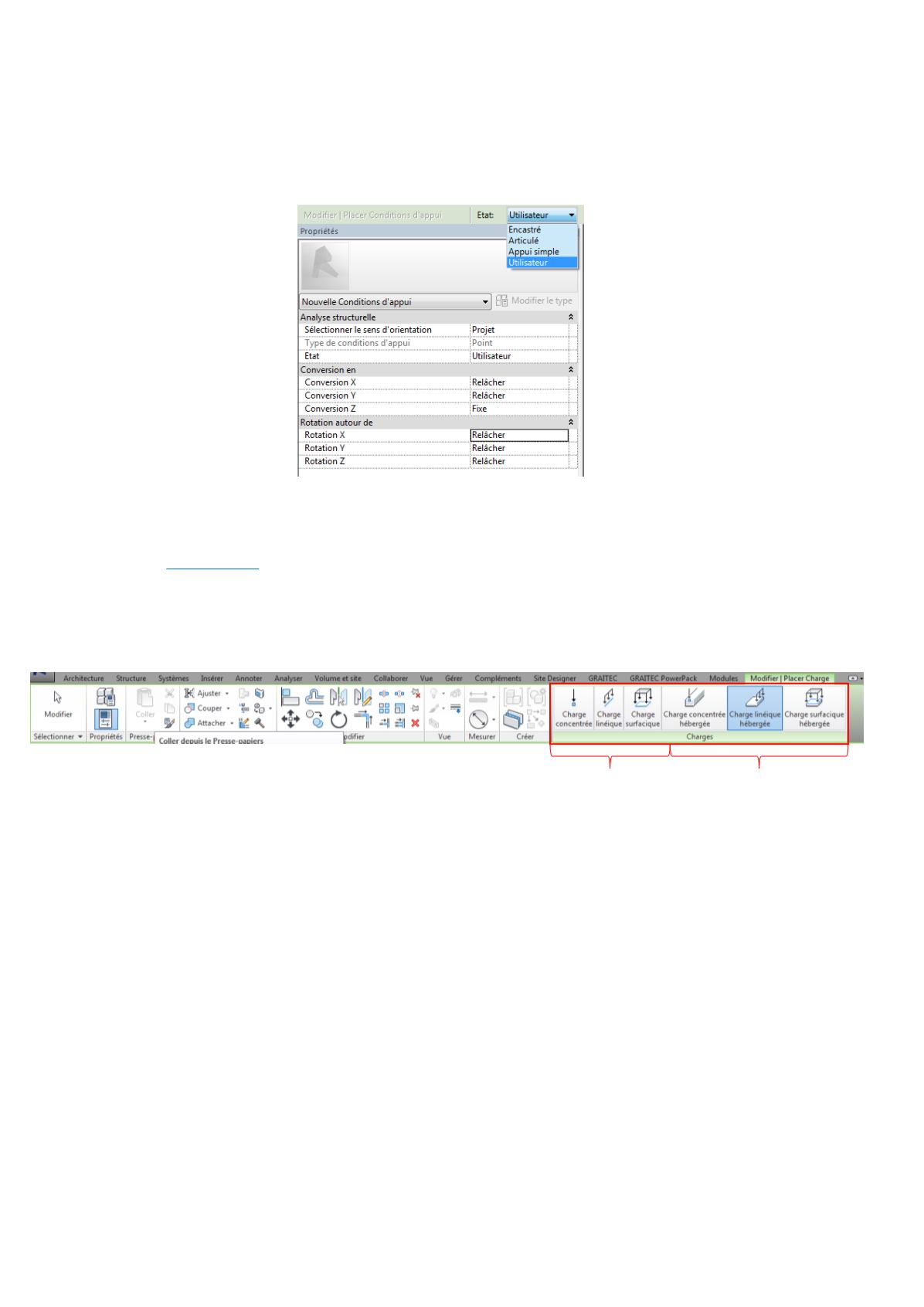

On peut ensuite choisir les conditions d’appui, dans la barre d’option ou la fenêtre de propriétés, définies selon
quatre état :
Encastré
,
Articulé
,
Appui simple
et
Utilisateur
. En optant pour l’état
Utilisateur
on peut définir les champs
Conversion
et
Rotation
selon les axes X, Y et Z (
Fixe
,
Relâcher
ou
Ressort
).
Enfin on peut placer les conditions d’appui en sélectionnant l’élément.
b)
Les chargements
On retrouve également dans l’onglet
Analyser
la commande
Charges
qui permet d’appliquer des efforts aux
éléments analytiques du modèle. Différents types de charges sont proposées, qu’on pourrait rassembler en deux
groupes : les charges libres et les charges hébergées. Et au sein d’entre elles on retrouve des charges
concentrée
,
linéique
et
surfacique
.
Les charges hébergées sont plus rapides à placer : lorsqu’on survole un élément avec la souris, Revit présélectionne
l’ensemble et y dispose la charge. Les charges libres, elles, sont manuelles. Elles présentent donc plus un intérêt pour les
éléments particuliers (comme une jardinière supportée par un sol par exemple).
Qu’elles soient libre ous hébergées, les propriétés des charges sont les mêmes :
•
Les propriétés de type ont une vocation purement graphique
•
Les propriétés d’occurrence définissent les charges, et notamment :
o
Le champ
Réaction
, s’il est coché, indique que l’effort est interne à l’élement ;
o
Le paramètre
Cas de charge
, à travers une liste déroulante, propose l’ensemble des cas définis
précédemment dans la boite de dialogue des paramètres de structure ;
o
Le
sens d’orientation
, défini selon le repère du projet ou celui de l’hôte (pour les charges
hébergées) ;
o
Les valeurs de l’effort (
Fx, Fy, Fz
pour les forces,
Mx, My, Mz
pour les moments).
Pour les charges linéiques on note la présence de deux paramètres d’occurrence supplémentaires :
•
Charge uniforme
: en décochant cette case on peut définir des charges linéiques triangulaires ou
trapezoidales
•
Charge projetée
: qui permet de projeter la valeur de la charge sur la ligne inclinée.
Charges libres
Charges hébergées
