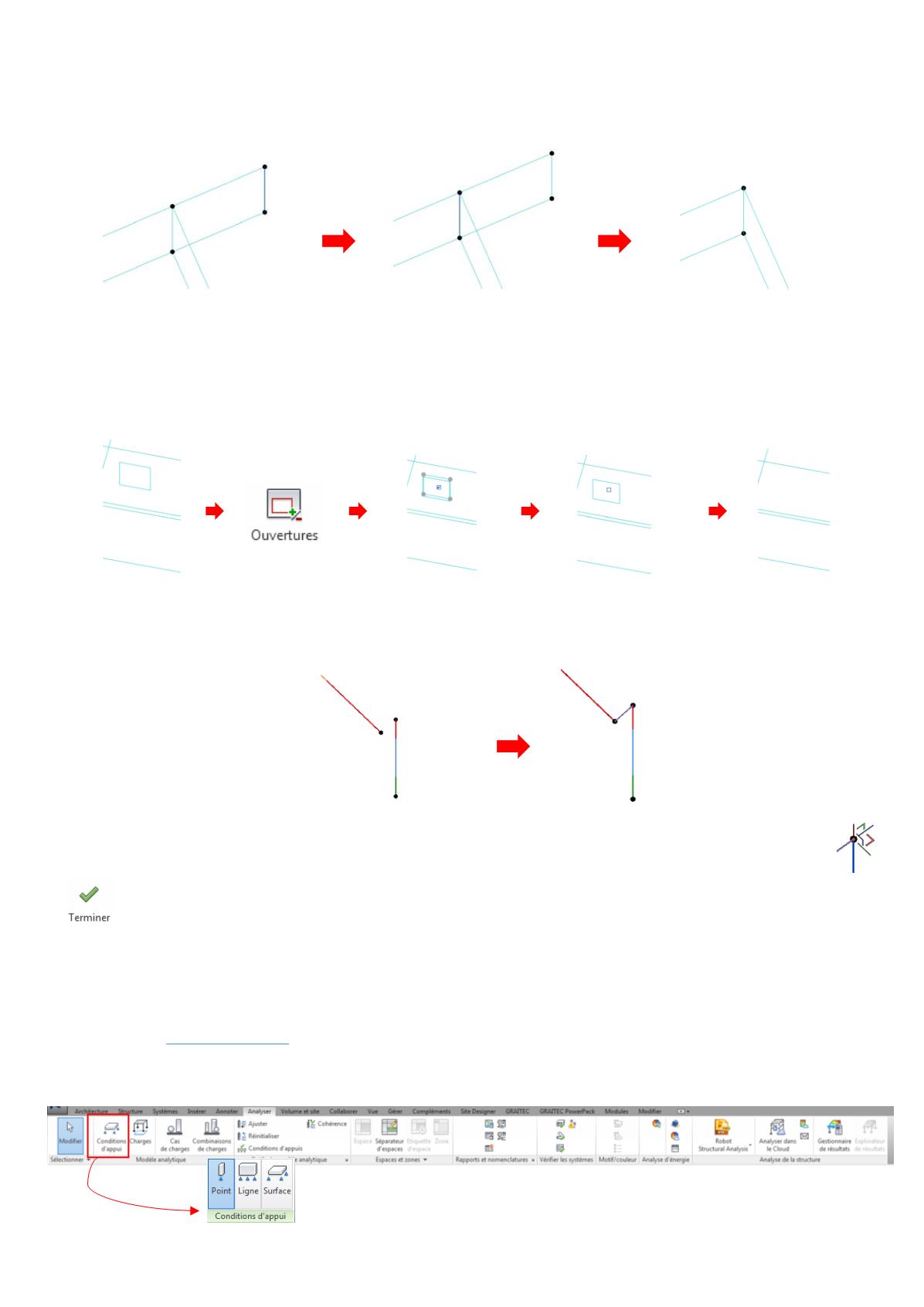

Mur Réglage
: elle est utilisée pour gérer les murs de façon simplifiée. Par exemple, supprimer un about
de mur superflu. Une fois la commande activée, on clique d’abord sur l’extrémité du mur qu’on veut
rabattre, puis sur celle qui correspondra à cette nouvelle extrémité.
•
Ouvertures
: cette fonction permet de prendre en compte, ou pas, les ouvertures dans le modèle
analytique. Pour cela, on lance la fonction, et on décoche la petite case qui apparait au niveau de
l’ouverture pour supprimer celle-ci du modèle analytique.
•
Lien analytique
: grâce à cette fonction on peut créer des liaisons analytiques manuellement. Une fois
qu’elle est lancée, il suffit de cliquer sur deux nœuds distincts pour générer le lien.
Dans ce mode de modification, on peut également modifier les éléments de façon manuelle grâce au symbole de
repère qui apparait lorsqu’on les sélectionne.
Lorsqu’on a terminé nos corrections on clique sur le symbole
Terminer
pour valider et quitter ce mode de
modification.
IV] LES CONDITIONS D’APPUI ET LES CHARGEMENTS
a)
Les conditions d’appui
On les définit à l’aide de la commande du même nom dans l’onglet
Analyser
, qui propose trois types d’appui :
Point
,
Ligne
,
Surface
.
