Guide utilisation Revit

PARTIE D] MODELE ANALYTIQUE

I] GENERALITES

Sur Revit, chaque composant structurel est constitué de deux entités : une partie physique pour la modélisation, et une

partie analytique pour les calculs. Cette dernière est créée automatiquement par le logiciel quand on modélise l’élément, et

dispose de propriétés et d’une représentation graphique (filaire ou surfacique).

Mais ce modèle généré n’est pas parfait : des ajustements sont nécessaires pour le rendre exploitable dans un logiciel de

calcul.

Il est donc important de bien définir les missions du dessinateur et de l’ingénieur afin que chacun sache quels réglages sont

à effectuer sur Revit et sur le logiciel de calcul.

II] LES PROPRIETES ANALYTIQUES

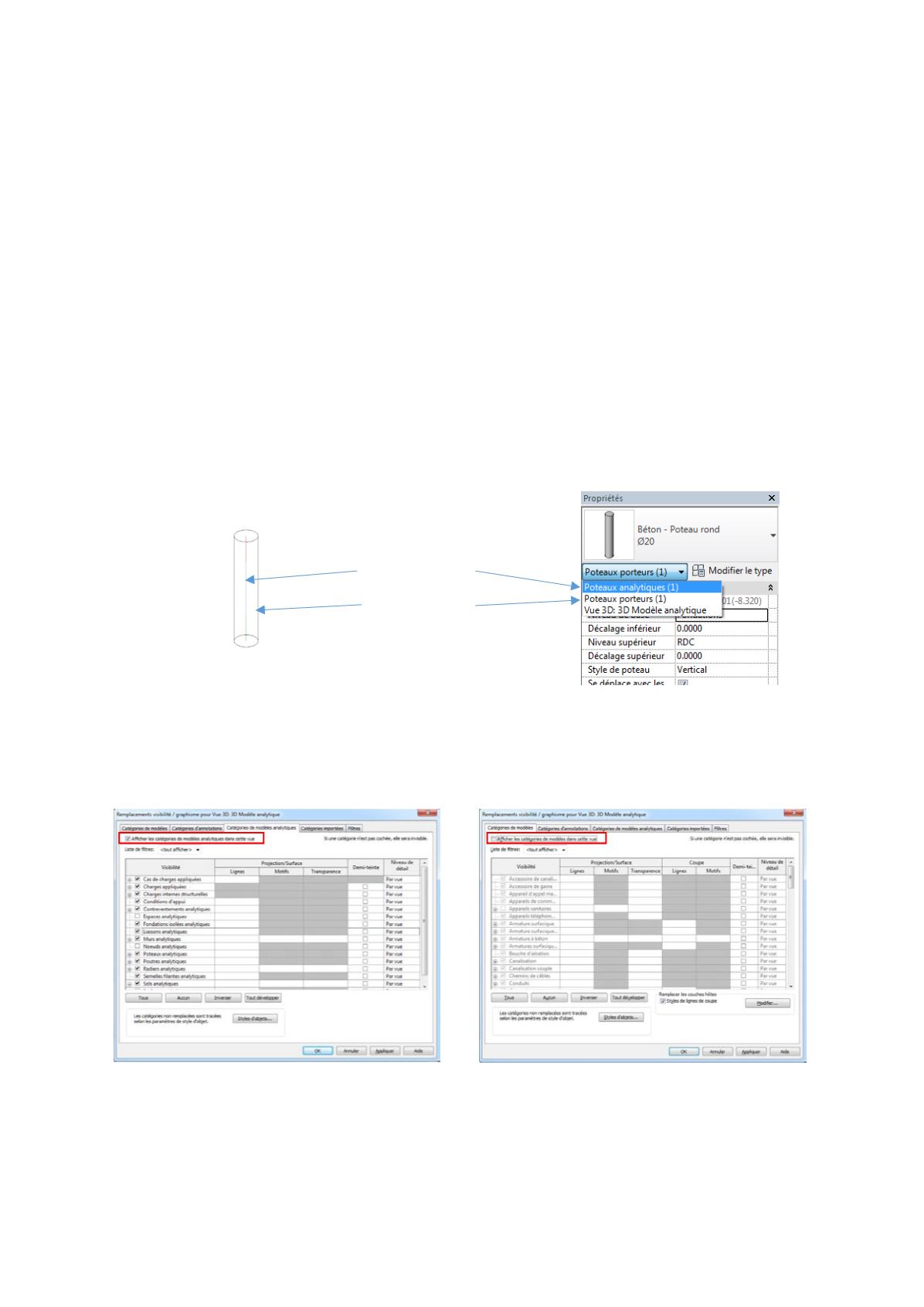

Les deux entités d’un composant, physique et analytique, sont disponibles dans la fenêtre de propriétés quand on le

sélectionne.

Afin de travailler sur le modèle analytique il est recommandé de créer une vue propre à celui-ci.

Pour cela, on duplique la vue sur laquelle on souhaite travailler puis, à l’aide de la boîte de dialogue

Remplacements

visibilité/graphisme

, on autorise l’affichage des catégories analytiques dans l’onglet

Catégories de modèles analytiques

(et,

afin de ne pas surcharger visuellement le modèle, on interdit l’affichage du modèle physique dans l’onglet

Catégories de

modèles

Les membres analytiques sont des familles système et ne possèdent pas de propriétés de type (l’onglet

Modifier le type

apparait en grisé) : les paramètres disponibles sont tous des paramètres d’occurrence.

Membre physique

Membre analytique
