ANNEXES
I] LES ETAPES DE CREATION D’UNE ETIQUETTE
Elles sont au nombre de 6 :
•
Le choix du gabarit ;
•
L’attribution de la catégorie et des paramètres de famille ;
•
La création du libellé ;
•
La modification de l’apparence du libellé ;
•
La modification de l’apparence de l’étiquette ;
•
L’enregistrement et le chargement dans le projet.
Nous illustrerons les explications qui vont suivre avec l’exemple d’une étiquette de fenêtre.
1.
Le choix du gabarit

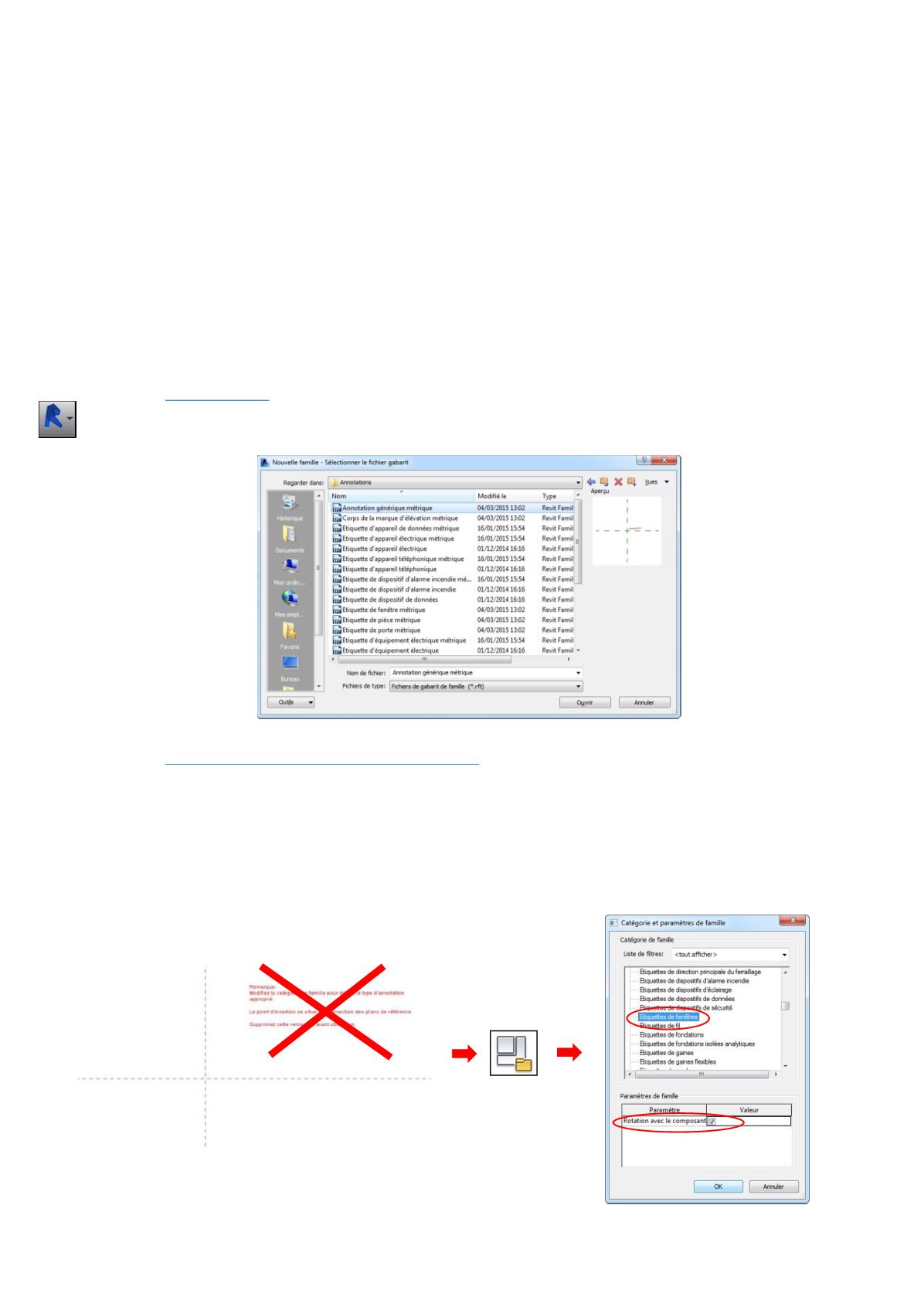

Dans le menu de l’application, nous lançons la fonction
Nouveau
et sélectionnons
Famille
.
Dans la boîte de dialogue qui s’ouvre nous choisissons le gabarit souhaité : ici
Annotations génériques métriques
.
2.
L’attribution de la catégorie et des paramètres de famille
Dans la fenêtre qui s’ouvre, nous remarquons un message en rouge que nous supprimons. En effet, il a juste une
vocation de rappel sur deux principes importants à la création d’une famille : l’intersection des plans de référence
correspond au point d’insertion de l’étiquette et il faut définir définir le type d’annotation que nous créons avant de la
générer.
Pour cela, nous cliquons sur l’icône
Catégorie et paramètres de famille
dans la barre d’options de l’onglet
Créer
et,
dans le volet
Catégorie de famille
, nous sélectionnons le type d’étiquettes souhaité et, dans le volet
Paramètres de famille
,
les valeurs indiquant le comportement de l’étiquette.
Par exemple, nous créons ici une étiquette de fenêtres qui s’adapte à la direction de la fenêtre.
