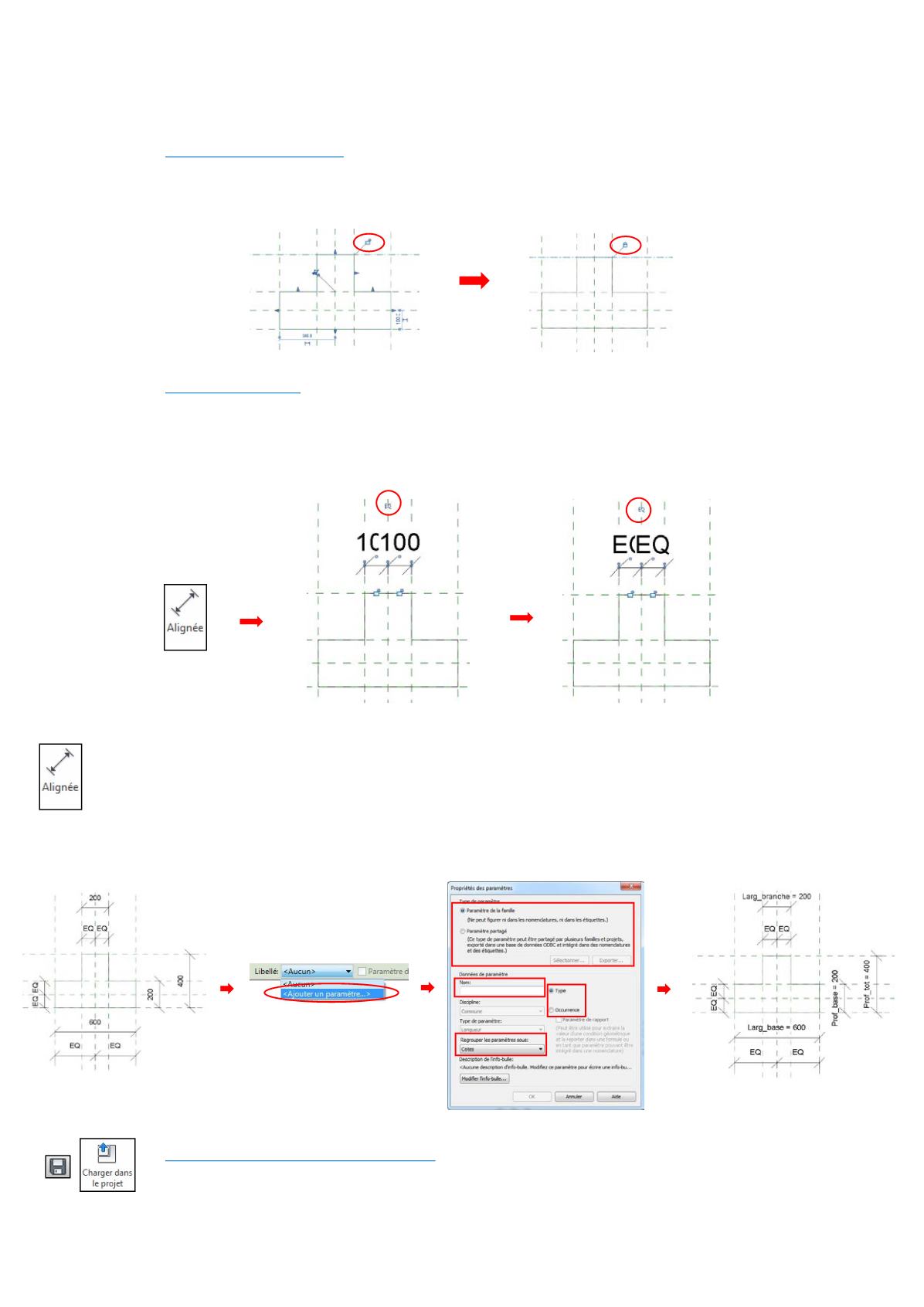

4.

La mise en place des contraintes

Nous verrouillons ensuite la géométrie tracée : nous déplaçons et replaçons chaque segment constituant le profil

du poteau sur leur axe de référence respectif et nous cliquons sur le cadenas qui s’affiche (afin de le mettre en position

fermée). Nous procédons ainsi dans la vue en plan d’étage, pour le profil, et dans une vue en élévation, pour la hauteur.

5.

La création des variables

Les variables sont de deux types :

Equidistance : nous créons des cotes d’équidistance entre des segments constituant notre famille. Pour cela,

nous utilisons la fonction de la cotation

Alignée

(dans l’onglet

Annoter

) : nous cliquons sur les trois éléments concernés par

l’équidistance (les segments extrêmes et celui du milieu) et nous cliquons sur la cotation même pour la terminer. Nous

cliquons ensuite sur le symbole d’équidistance apparu.

Cotations avec libellé défini : dans la vue en plan d’étage nous créons des cotes auxquelles nous affectons un

paramètre. Pour cela nous lançons la fonction de cotation alignée, dans l’onglet

Annoter

, et dans le champ

Libellé

de la barre

d’options nous sélectionnons

<Ajouter un paramètre>.

Nous définissons ensuite ce paramètre :

o

De la famille ou partagé ? Nous avons le choix entre utiliser un paramètre partagé, déjà créé dans

d’autres projets, ou générer un paramètre de famille, propre à cette famille ;

o

De type ou d’occurrence ? cf le paragraphe d)II]Partie A] ;

o

Nom ?

o

Groupe dans lequel le paramètre apparaîtra dans les propriétés ?

6.

L’enregistrement et le chargement dans le projet

Nous enregistrons puis nous lançons la fonction

Charger dans le projet

dans la barre d’options.
