Mise en place des contraintes : pour gérer la déformation de l’objet nous allons verrouiller les lignes
constituant l’élément tracé en cliquant sur le petit cadenas lié à chacune d’entre elles. Les éléments ainsi cadenassés
seront désormais fixes.
•

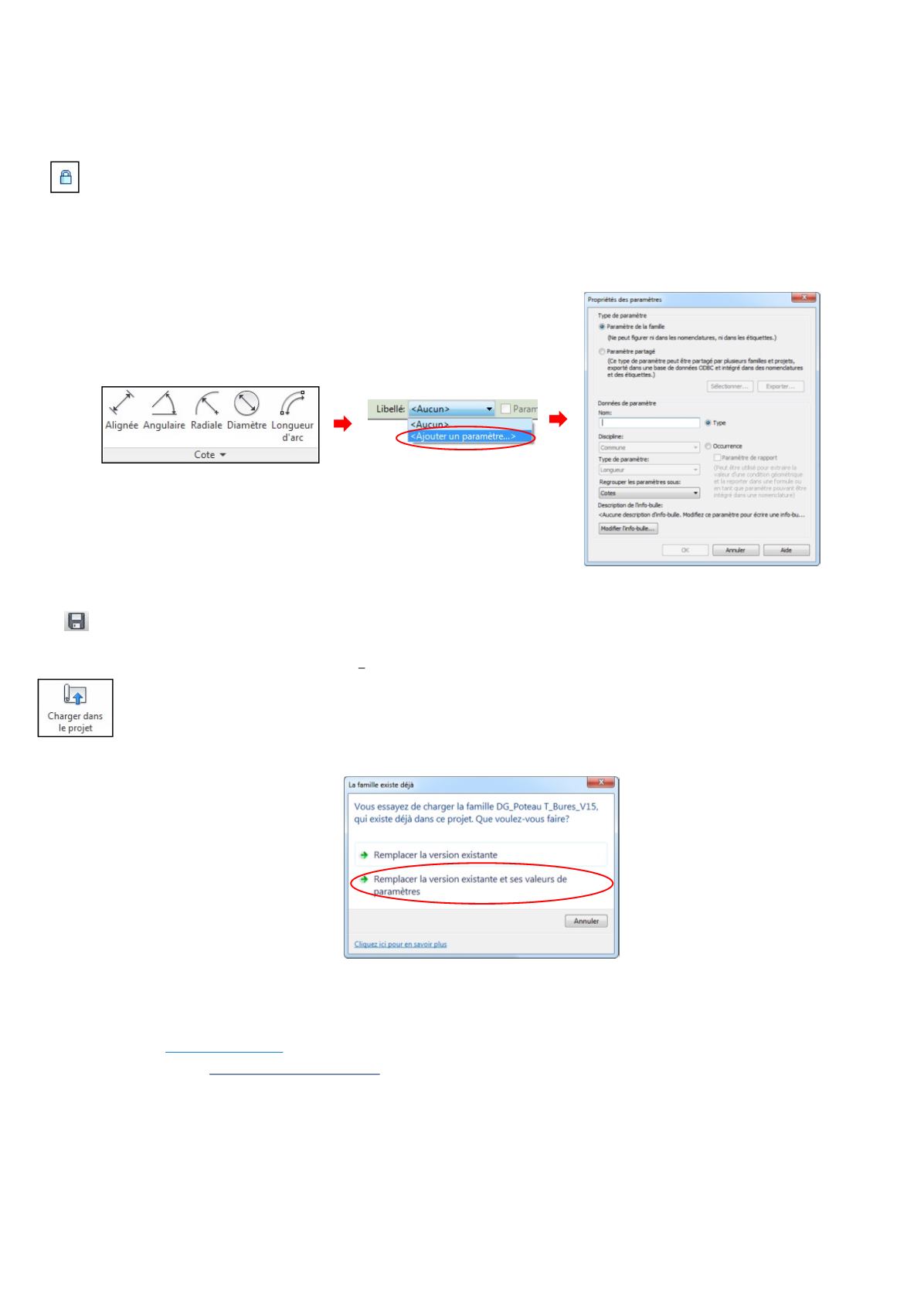

Introduction des variables : ceci afin de contrôler la géométrie des esquisses et donc celle du volume. Nous
allons créer des cotations (grâce aux fonctions disponibles dans l’onglet
Annoter
), auxquelles nous associerons des
paramètres à l’aide de la boîte de dialogue
Propriété des paramètres
qui s’ouvre lorsque nous cliquons sur
<Ajouter un
paramètre>
dans le champ
Libellé
de la barre d’options (pour plus de précisons sur cette fenêtre, cf paragraphe
a)IV]PartieC]).
•
Enregistrement : afin de conserver la famille pour des utilisations ultérieures, nous enregistrons celle-ci (en
utilisant la disquette dans la barre d’outils d’accès rapide, ou par le biais de la fonction
Enregistrer
dans le menu de
l’application).
•
Chargement dans le projet : une fois que la conception de la famille est terminée nous pouvons la charger
dans le projet. Nous lançons la fonction
Charger dans le projet
, disponible dans tous les onglets.
Remarque : si nous voulons modifier la famille par la suite ce sera toujours possible. Il suffira de double cliquer sur
l’élément, afin d’ouvrir le fichier de conception de la famille, et de réaliser les modifications. Puis nous cliquerons sur
l’icône
Charger dans le projet
et, dans le message d’avertissement du logiciel qui s’affichera, nous opterons pour l’option
Remplacer la valeur existante et ses valeurs de paramètres
.
c)
Création de gabarit
1.
Création d’un gabarit de projet
Pour créer un gabarit de vue à partir d’un projet en cours nous cliquons sur
Enregistrer sous
, dans le menu de
l’application, et nous sélectionnons
Gabarit
.
Mais au préalable il faut nettoyer le projet afin de pouvoir travailler ultérieurement sur le gabarit créé :
•
Dans les vues 3D : on supprime tous les éléments ;
•
Dans l’arborescence : on supprime toutes les vues inutiles ;
