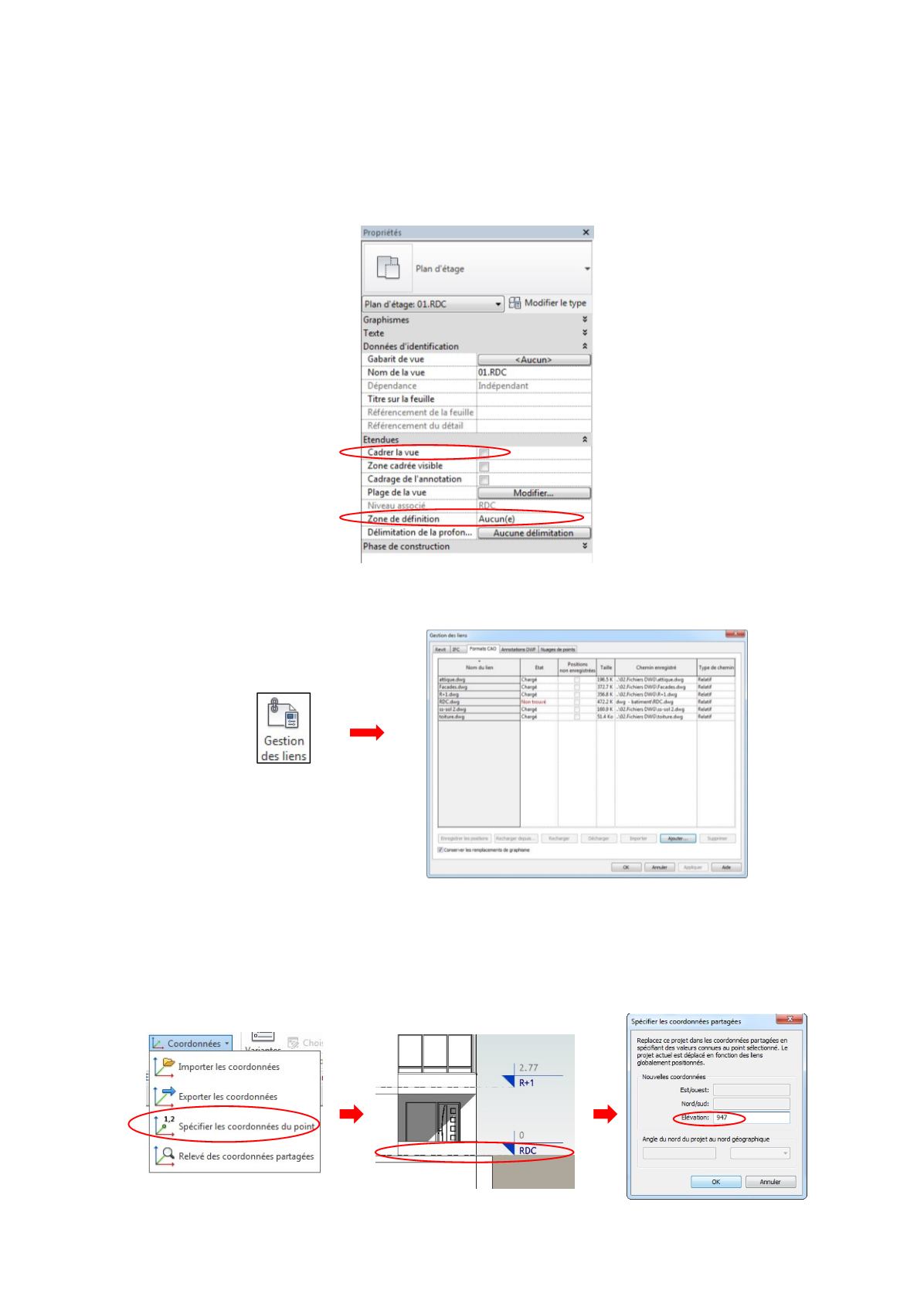

Dans les vues en plan :
o
on supprime tous les éléments restants (coupes, axes, côtes,…) ;
o
on décadre les vues (autrement dit on décoche, dans la fenêtre de propriétés, la case
cadrer la vue
et on met
Aucune
dans le champ
Zone de définition
) ;
•
Dans la boîte de dialogue
Gestion des liens
, disponible avec l’icône du même nom dans l’onglet
Gérer
, on supprime tous les liens qu’on a pu mettre en place au cours du projet ;
•
Concernant les coordonnées : c’est un point que nous n’avons pas abordé (et que nous verrons
plus en détails dans la paragraphe e)IV]PartieB]), mais il est possible d’implanter un projet dans Revit. Si tel a été le cas,
il faut se remettre dans le référentiel du projet (et non pas le référentiel topographique).
Nous nous plaçons dans une vue en élévation et, dans l’onglet
Gérer
, on clique sur l’outil
Spécifier les
coordonnées d’un point
, disponible dans le menu déroulant de l’icône
Coordonnées
. Nous cliquons ensuite sur le niveau
du rez-de-chaussée afin d’y entrer la valeur d’élévation 0.00m.
