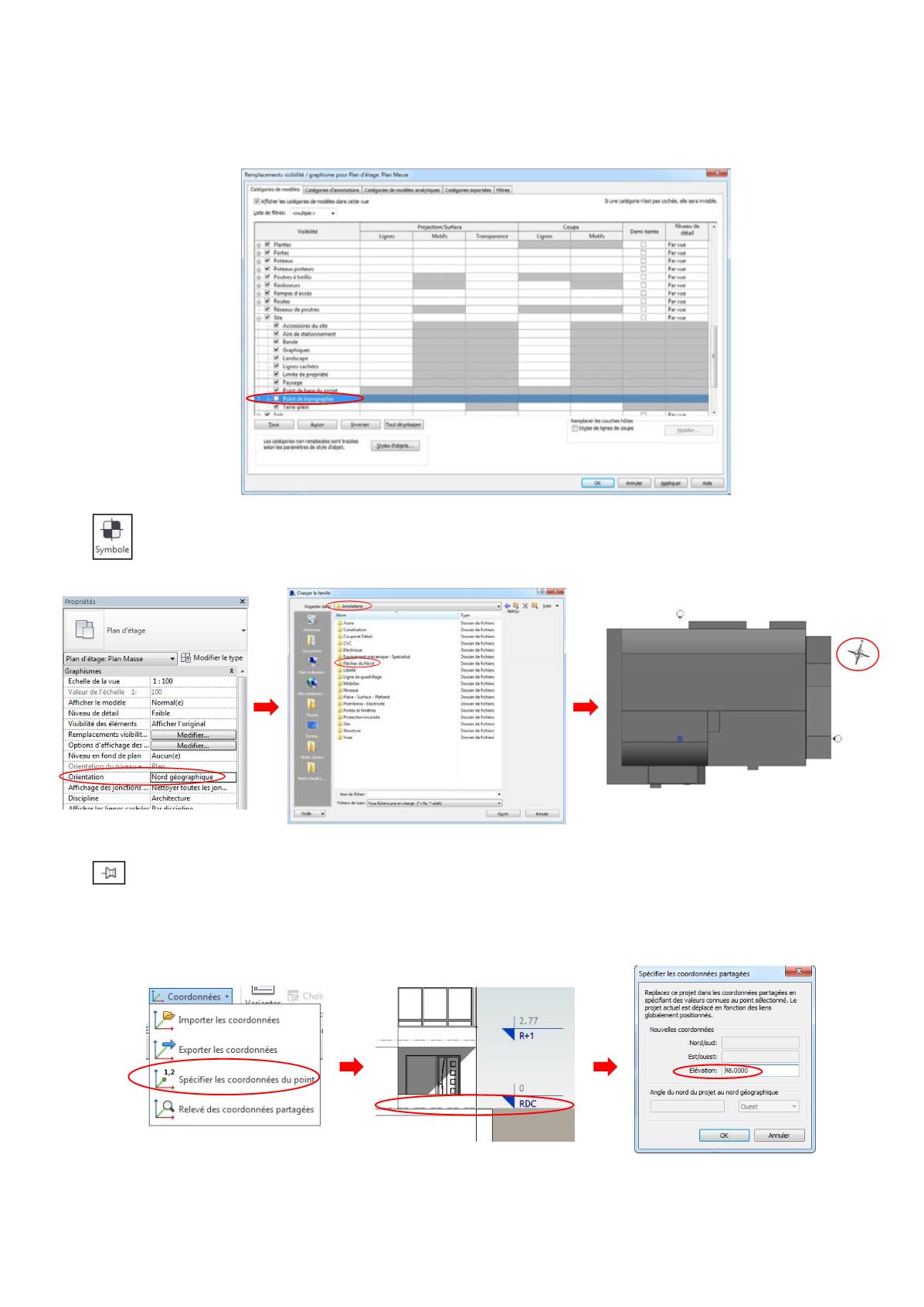

Remarque : en fonction de l’éloignement des deux origines le zoom sur notre projet peut devenir
long et compliqué. Il est donc plus confortable de masquer le zéro topographique dans la boîte de dialogue
Remplacements visibilité/graphismes
(nous le trouvons dans la ligne
Point de topographie
issue de la rubrique
Site
).
•
Définition du Nord : dans la fenêtre de propriétés, nous nous plaçons en orientation
Nord
géographique
. Puis nous lançons la fonction
Symbole
dans l’onglet
Annoter
et nous chargeons une famille de
flèches du nord à partir du fichier
Annotations
. Nous insérons ensuite cette dernière, et nous repassons en
orientation
Nord du projet
dans la fenêtre de propriétés.
•
Verrouillage du fichier lié : après avoir sélectionné le dit fichier nous lançons la fonction
Verrouiller
disponible dans l’onglet
Modifier
.
•
Définition du NGF : nous allons indiquer l’altimétrie d’un élément connu, et ainsi nous connaîtrons
l’élévation de tous les éléments du bâtiment. Nous utilisons la fonction
Spécifier les coordonnées du point
disponible dans le menu déroulant de l’icône
Coordonnées
(dans l’onglet
Gérer
). Puis, dans une vue en élévation,
nous cliquons sur une des lignes de niveaux et nous entrons sa valeur altimétrique dans la boîte de dialogue qui
s’ouvre : toutes les autres lignes de niveau sont alors définies par rapport à celle-ci.
