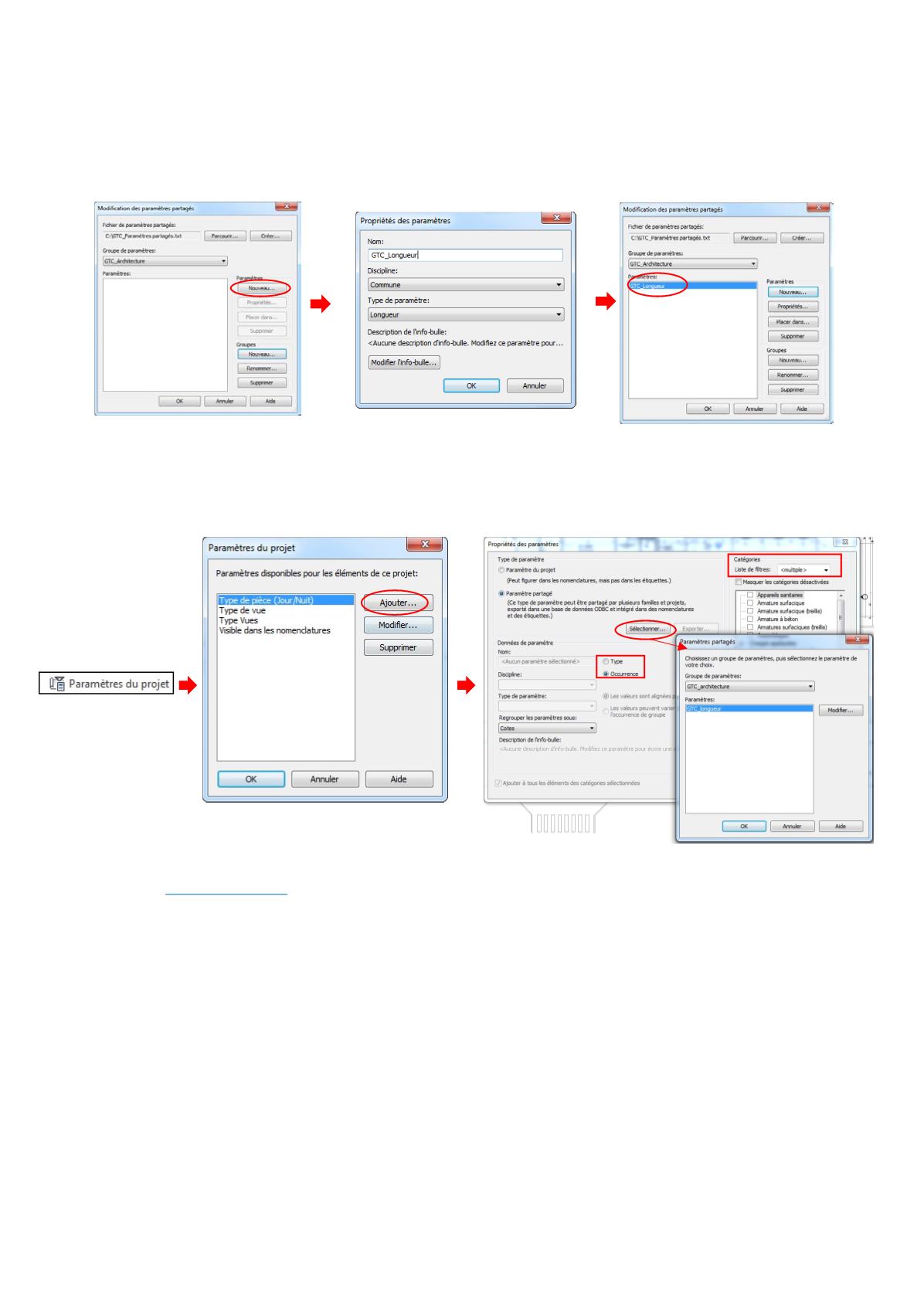

Création des paramètres partagés : au sein du groupe de notre fichier nous générons les paramètres
souhaités. Pour cela, nous cliquons sur
Nouveau
dans
Paramètres
et nous entrons le nom, la discipline et le type du
paramètre.
•
Ajout du paramètre partagé au projet : nous devons maintenant insérer notre paramètre dans le
projet. Pour cela nous lançons la fonction
Paramètres du projet
(disponible dans l’onglet
Gérer
), et en cliquant sur
Ajouter
nous ouvrons la boîte de dialogue
Paramètres du projet
. Dans cette dernière nous allons chercher le
paramètre, puis nous spécifions sa catégorie et nous précisons s’il s’agit d’un paramètre de type ou d’occurrence.
b)
Création de familles
La création des familles demande beaucoup de rigueur dans leur approche. Il est fortement recommandé de
réfléchir sur un brouillon avant de commencer, et de se poser les questions suivantes :
•
Notre famille nécessite-t-elle un hôte ?
•
Quel sera son point d’insertion et ses plans de construction ?
•
Quels sont les paramètres nécessaires, et seront-ils exploités par d’autres familles ?
•
Existe-t-il une famille similaire sur laquelle nous pourrions nous baser ?
•
Et, pour aller plus loin, quel niveau de détail souhaitons nous pour la famille (autrement dit, doit-elle être
visible dans toutes les vues ?)
Une fois que nous sommes fixés sur tous ces points nous pouvons commencer la création de la famille. Les étapes
sont alors les suivantes :
•
Choix du gabarit : il est essentiel car si nous nous trompons nous n’arriverons pas à créer notre famille. Pour
le déterminer, nous allons dans le menu de l’application où nous cliquons sur
Nouveau
et sélectionnons
Famille
. Nous
optons alors pour le gabarit adapté.
Remarque : beaucoup de gabarits nous sont proposés, mais ils ne sont pas tous intéressants à utiliser. En
effet, le logiciel se développant, des gabarits généraux ont vu le jour remplaçant ainsi certains gabarits plus particuliers
