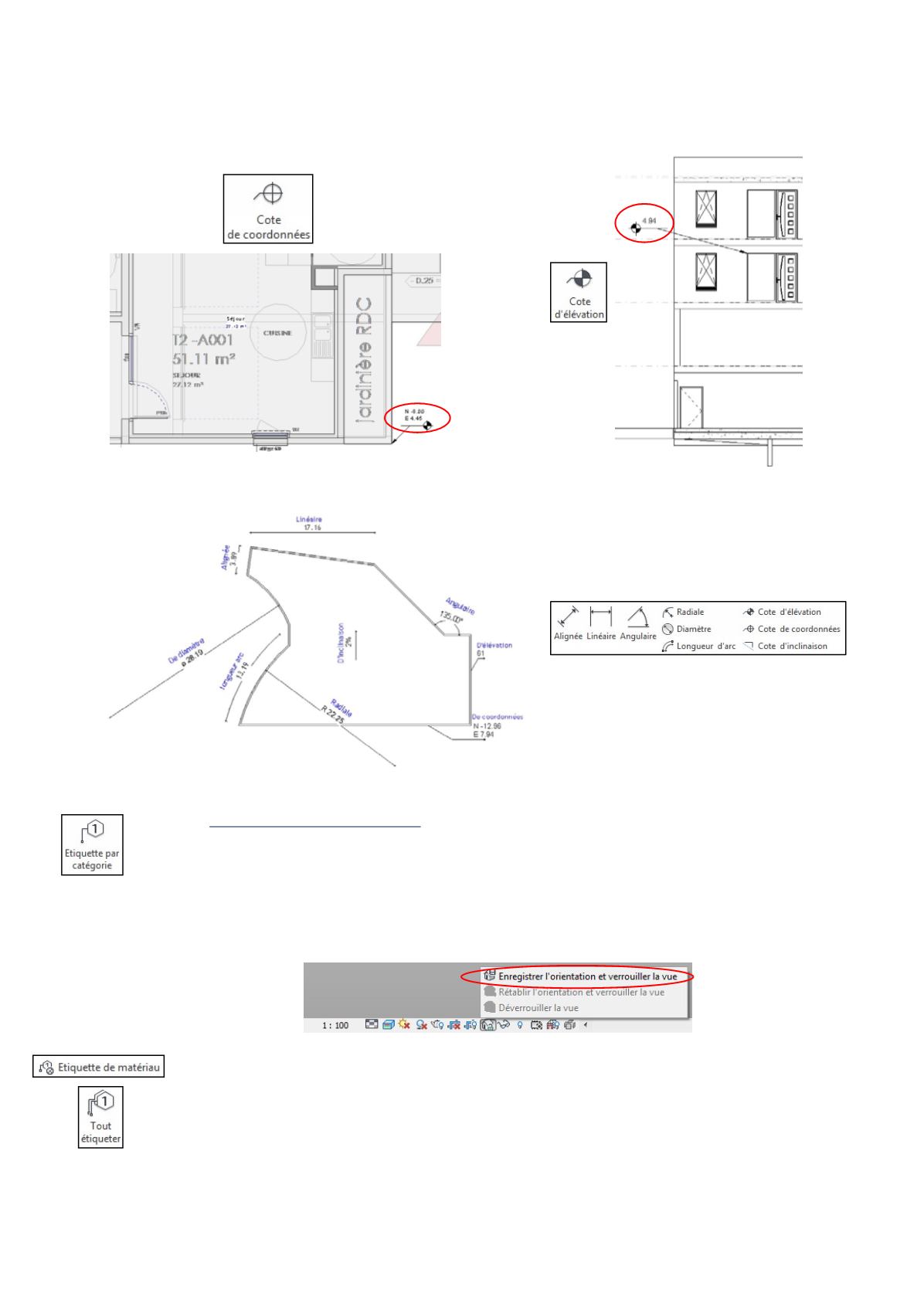

Récapitulons l’ensemble des cotations disponibles :
3.
Etiquettes d’éléments et de matériaux
Pour étiqueter des éléments nous utilisons l’outil
Etiquette par catégorie
, disponible dans l’onglet
Annoter
:
nous cliquons sur l’icône puis nous sélectionnons les éléments à renseigner.
Mais, avant de réaliser cette procédure, il faut charger les étiquettes. (Nous les trouvons dans le fichier
Annotations
de la bibliothèque standard).
Attention : si nous voulons placer des étiquettes sur une vue 3D il est indispensable de verrouiller celle-ci au
préalable avec l’outil correspondant dans la barre de contrôle de l’affichage :
Nous pouvons également étiqueter des matériaux avec la fonction
Etiquette de matériau
.
Pour gagner du temps, nous disposons de l’outil
Tout étiqueter
dans l’onglet
Annoter
. Celui-ci ouvre une boîte
de dialogue dans laquelle nous sélectionnons les catégories d’éléments à annoter ainsi que le type d’étiquette à
attribuer.
