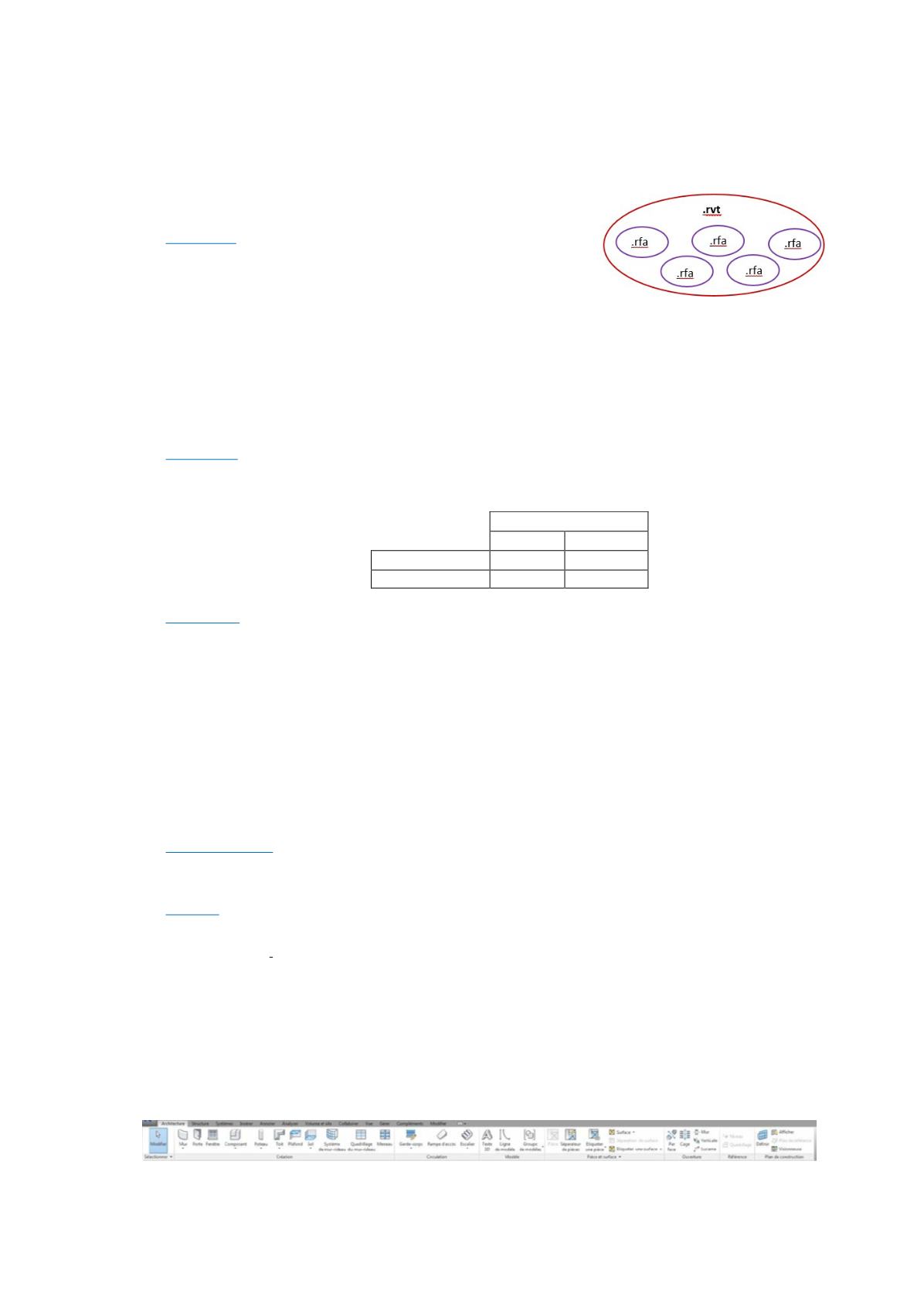

PARTIE A] : INTRODUCTION A REVIT
I] PRESENTATION DU LOGICIEL
a)
Les familles
Le logiciel Autodesk Revit fonctionne sur le principe d’un gros lego : tout
projet (de format .rvt) est constitué d’un ensemble de blocs appelés « familles »
(de format .rfa).
Et nous distinguons 3 types de familles :
•
« système » : intégrées au logiciel on ne peut pas les créer mais on peut les personnaliser ;
•
« in situ » : créées directement dans le projet, elles sont réalisées sur mesure et ne sont ni paramétrables, ni
réutilisables ;
•
« externes » : modélisées par nos soins dans un éditeur de famille, ces familles sont paramétrables et
réutilisables. Ce sont les seules qui peuvent constituer un fichier rfa.
b)
Les gabarits
Afin de créer un projet, ou une famille, nous travaillons à partir d’un gabarit qui correspond à notre base de travail
(de formats respectifs .rte ou .rft).
c)
Les versions
Il existe actuellement quatre versions du logiciel Revit : une dédiée à la structure seule, une autre à l’architecture
seule, une autre encore au MEP uniquement, et enfin une aux trois disciplines ensemble. Ces différentes versions sont
toutes compatibles entre elles.
Attention !
Le logiciel Revit ne permet pas l’enregistrement des fichiers à des versions antérieures. Par exemple, un
projet réalisé sur une version Revit 2016 ne pourra pas être enregistré en version 2015.
II] PRESENTATION DE L’INTERFACE
L’interface du logiciel est constituée de nombreux éléments.
a)
La zone de dessin
On y visualise ce qu’on trace, et les éléments sélectionnés, ou en cours de manipulation, y apparaissent en couleur.
b)
Le ruban
Il affiche et regroupe les boutons donnant accès aux commandes à travers des :
•
onglets fixes, présents lorsqu’on ouvre ou crée un fichier :
o
Architecture
,
Structure
et
Systèmes
: pour la création des éléments 3D du modèle ;
o
Insérer
: utilisé pour l’insertion d’éléments ;
o
Annoter
: pour la création des éléments 2D du modèle ;
o
Volume et site
: pour tout ce qui est relatif à l’insertion de la maquette dans son environnement ;
o
Collaborer
: pour la gestion de la maquette en réseau ;
o
Vue
: pour les options relatives aux vues ;
o
Gérer
: pour la gestion des paramètres du projet ;
o
Compléments
et
Modules
: on y trouve les plug-in et autres éléments téléchargés ;
o
Modifier
: l’onglet s’active pour toute modification d’élément.
Extension
Fichier
Gabarit
Projet
.rvt
.rte
Famille externe
.rfa
.rft
