8
•

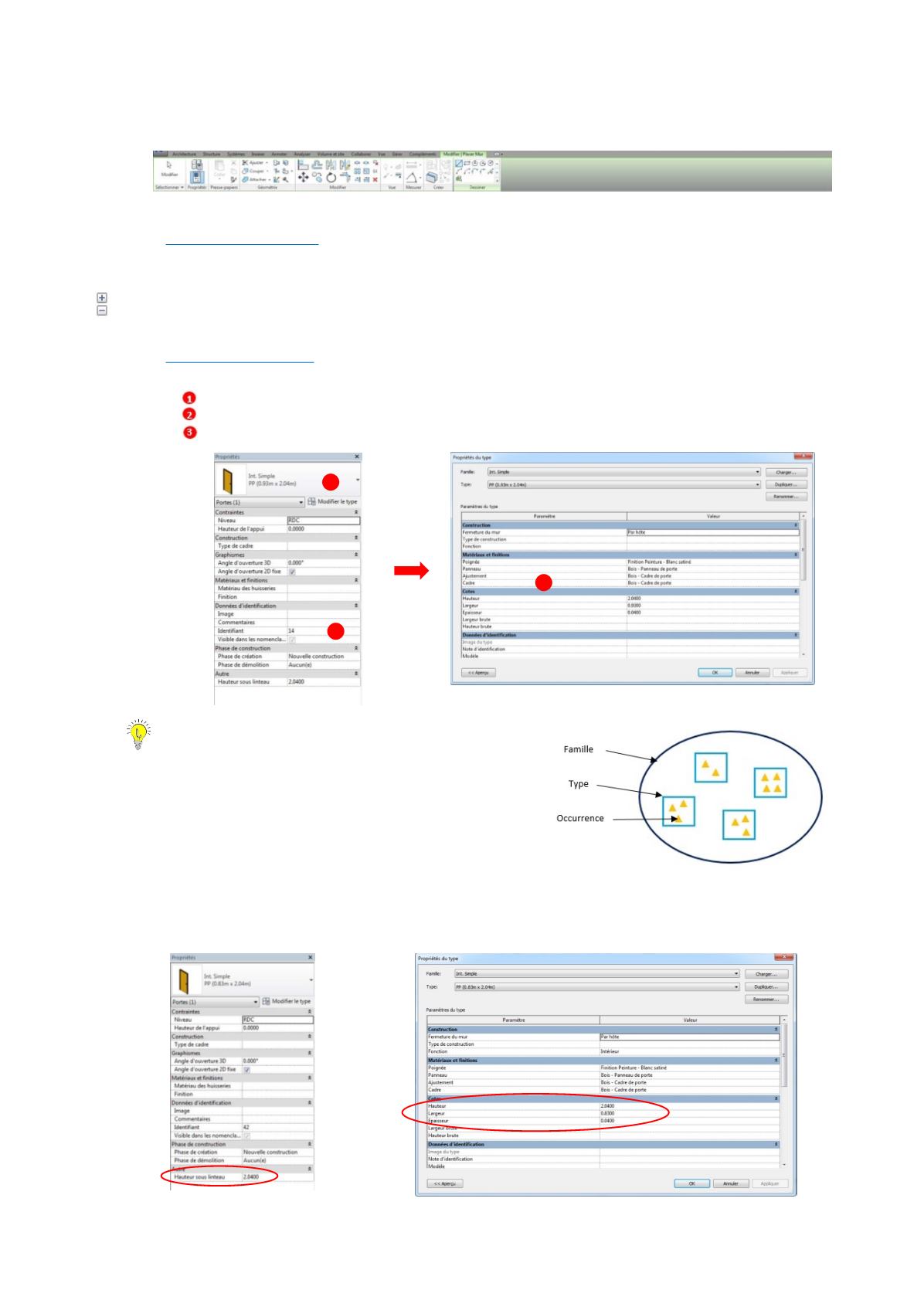

onglets contextuels : différenciés par leur couleur en fond vert, ils s’affichent lors de la modification ou de la
création d’un élément.
c)
L’arborescence du projet
C’est le gestionnaire des vues, des nomenclatures, des feuilles, des familles, des groupes, et des liens du projet. On
y sélectionne, par un double clic, la vue dans laquelle on souhaite travailler.
Le petit symbole devant les rubriques (
Vues
,
Nomenclatures
,
Familles
,…) permet de développer, ou pas, la liste des
éléments qu’elles contiennent (pour plus de précisions, cf paragraphe e)I]Partie C]).
d)
La fenêtre de propriétés
Elle affiche les propriétés des éléments sélectionnés, et on peut les y modifier avec :
•
Le sélecteur de type : menu déroulant permettant de modifier la famille et/ou le type de l’objet ;
•
La boîte de dialogue « Propriétés du type » (accessible avec l’onglet « Modifier le type ») ;
•
La palette de propriétés : pour les modifications de propriétés d’occurrence.
Remarque :
quelle est la différence entre propriétés du type et
propriétés d’occurrence ?
Chaque famille est constituée de plusieurs types, et au sein de
ceux-ci nous trouvons les occurrences qui rendent ainsi notre élément
particulier. Ainsi, la modification d’un paramètre de type a une
incidence sur tous les éléments du même type, alors que la
modification d’un paramètre d’occurrence n’aura de conséquence que
sur l’élément sélectionné.
Les paramètres de type sont modifiables dans la boîte de dialogue
Propriétés du type
tandis que les paramètres
d’occurrence sont gérés directement dans la fenêtre de propriétés. Prenons l’exemple de la porte ci-dessous : la hauteur
sous linteau est un paramètre d’occurrence tandis que la largeur, la hauteur et l’épaisseur sont des paramètres de type.
3
1
2
