III] ELEMENTS DE BASE POUR L’EXPLOITATION DE LA MAQUETTE NUMERIQUE
Afin de se déplacer et d’exploiter au maximum notre maquette numérique il existe quelques commandes de base.
a)
Se déplacer
Pour se déplacer dans les vues 2D on maintient la molette de la souris enfoncée.
Dans les vues 3D, cette opération permet uniquement de se déplacer dans un plan fixe. Pour tourner autour de la
maquette il faut, en plus de maintenir la mollette enfoncée, appuyer sur la touche
MAJ
.
b)
Zoomer
Il s’effectue à l’aide de la mollette de la souris dans les vues 2D et 3D.
Dans les vues 3D quelques raccourcis clavier peuvent être utiles pour se placer rapidement :
-
ZA
(abréviation de Zoom All) : permet d’avoir un zoom général de la vue ;
-
ZR
(abréviation de Zoom Région) : permet, en traçant un cadre, de ne se focaliser que sur une partie du projet
rapidement.
c)
Sélectionner un ou des élément(s)
En cliquant sur un élément, qui apparait alors en couleur, on peut accéder à ses propriétés et le modifier.
Concernant les sélections multiples on peut générer un cadre :
o
En partant du coin en haut à gauche : seuls les éléments entièrement compris dans le cadre sont retenus (le
cadre apparait en trait plein);
o
En partant du coin en bas à droite : tout élément, même partiellement inclus, est retenu (le cadre apparaît en
pointillés).
Et, si on souhaite supprimer un élément de la sélection on peut recourir à la touche
MAJ
du clavier.
On peut également utiliser la touche
CTRL
pour sélectionner plusieurs éléments particuliers.
d)
Mesurer
Disponible dans la barre d’outils d’accès rapide, on retrouve également cet outil dans l’onglet
Modifier
. Une fois
qu’il est engagé, il suffit de cliquer sur les extrémités de l’élément à mesurer (ou sur l’élément lui-même, suivant
l’option choisie dans le menu déroulant de l’icône :
Mesurer entre deux références
ou
Mesurer le long d’un élément
).
La gestion des paramètres d’unités se fait dans la boîte de dialogue
Unités
, qu’on ouvre en cliquant sur l’icône
Unités
dans l’onglet
Gérer
(ou avec le raccourci clavier
UN
).
e)
Gérer l’épaisseur de lignes

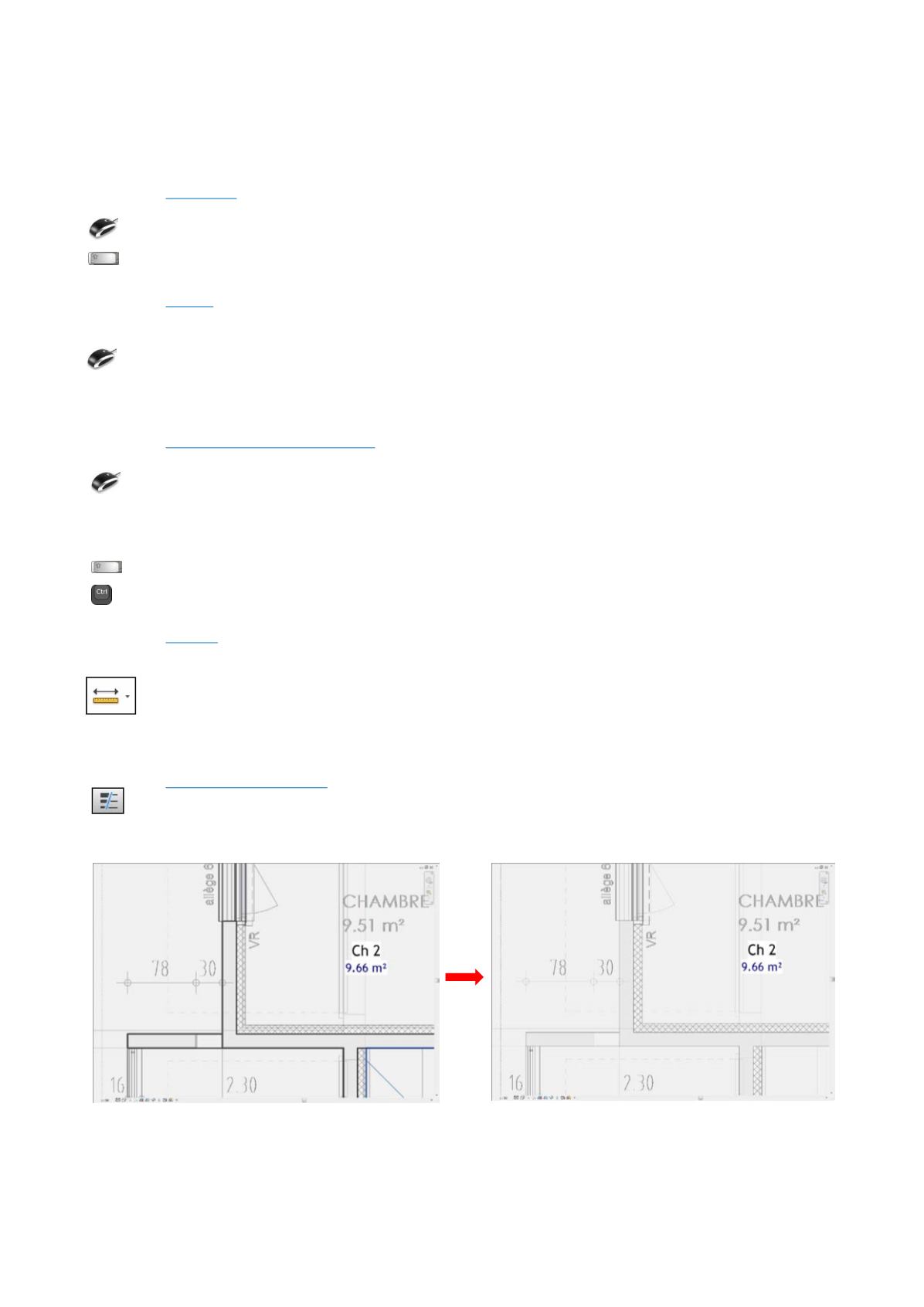

Quand on ouvre un fichier, il arrive que les lignes apparaissent avec une forte épaisseur. Pour y remédier, on peut
utiliser l’outil
Lignes fines
, qu’on trouve dans la barre d’outils d’accès rapide, ou le raccourci clavier
TL
.
