c)
Importation et liaison de fichiers CAO
Maintenant que les niveaux sont créés, nous pouvons insérer un fichier CAO en fond de plan afin de travailler
dessus.
Voici les étapes à suivre :
•

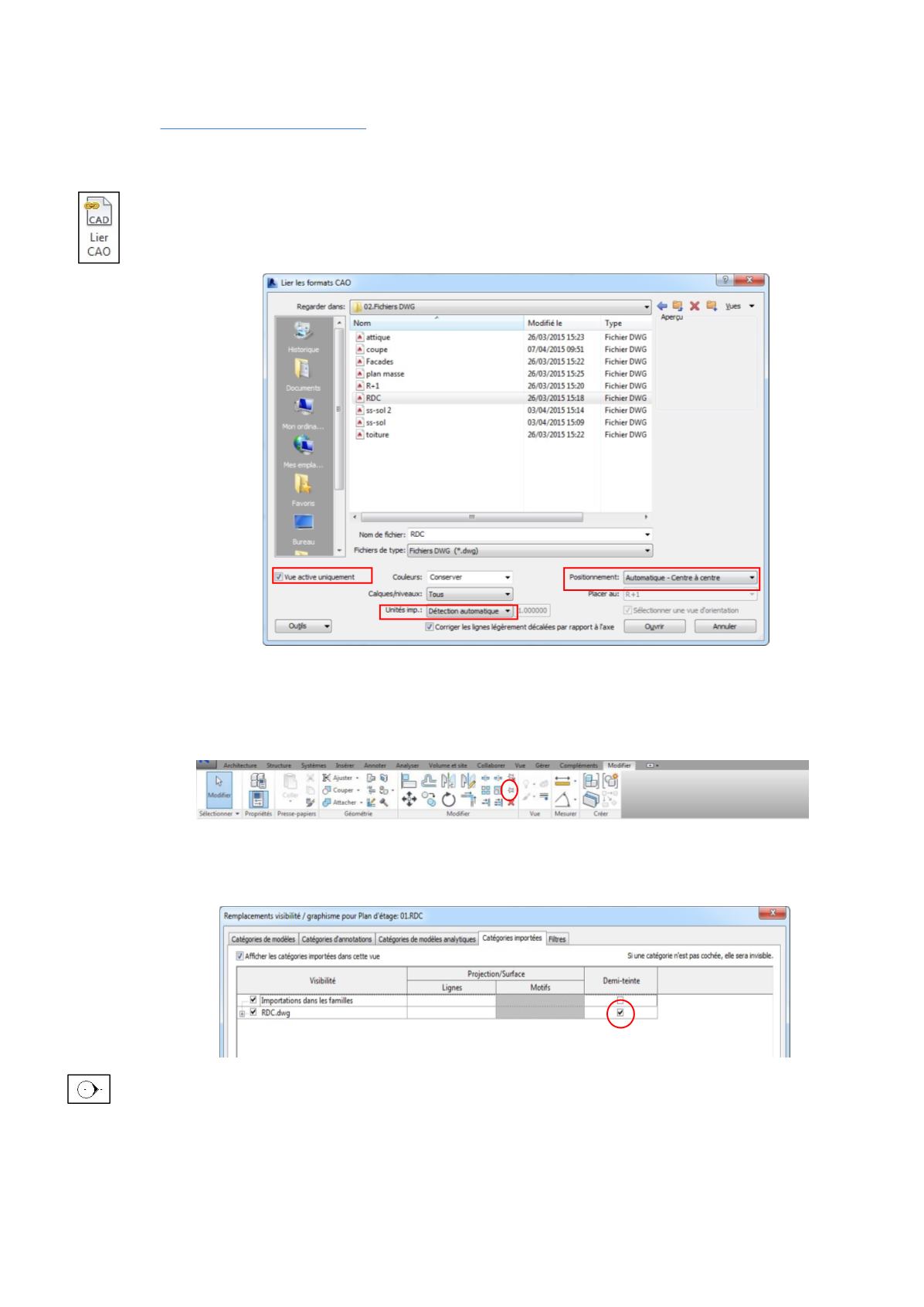

Insérer le fichier CAO : On se place dans la vue en plan d’étage correspondant à l’étage du fond de plan à
insérer et, dans l’onglet
Insérer
, on clique sur l’icône
Lier CAO
. On va alors chercher le fichier CAO dans la boîte de
dialogue en spécifiant les points suivants :
Vue active uniquement
, et
Automatique-Centre à centre
). On vérifie également
les unités.
•
Vérifier l’échelle : on compare les cotations du plan aux mesures qu’on peut faire grâce à l’outil
Mesurer
(disponible dans la barre d’outils d’accès rapide).
•
Contraindre en positionnement le fond de plan : on sélectionne le fond de plan et on utilise l’outil de
verrouillage (symbolisé par une petite punaise dans l’onglet
Modifier
)
•
Mettre le fond de plan en demi-teinte : dans la boîte de dialogue
Remplacements visibilité/graphisme,
accessible avec le raccourci clavier
VV
, nous cochons la case
Demi-teinte
de la ligne correspondant à notre fond de plan
(dans l’onglet
Catégories importées
).
•
Veiller à ce que les 4 petits symboles de coupe encadrent bien le fond de plan (ils fixent le cadre des vues
en élévation).
