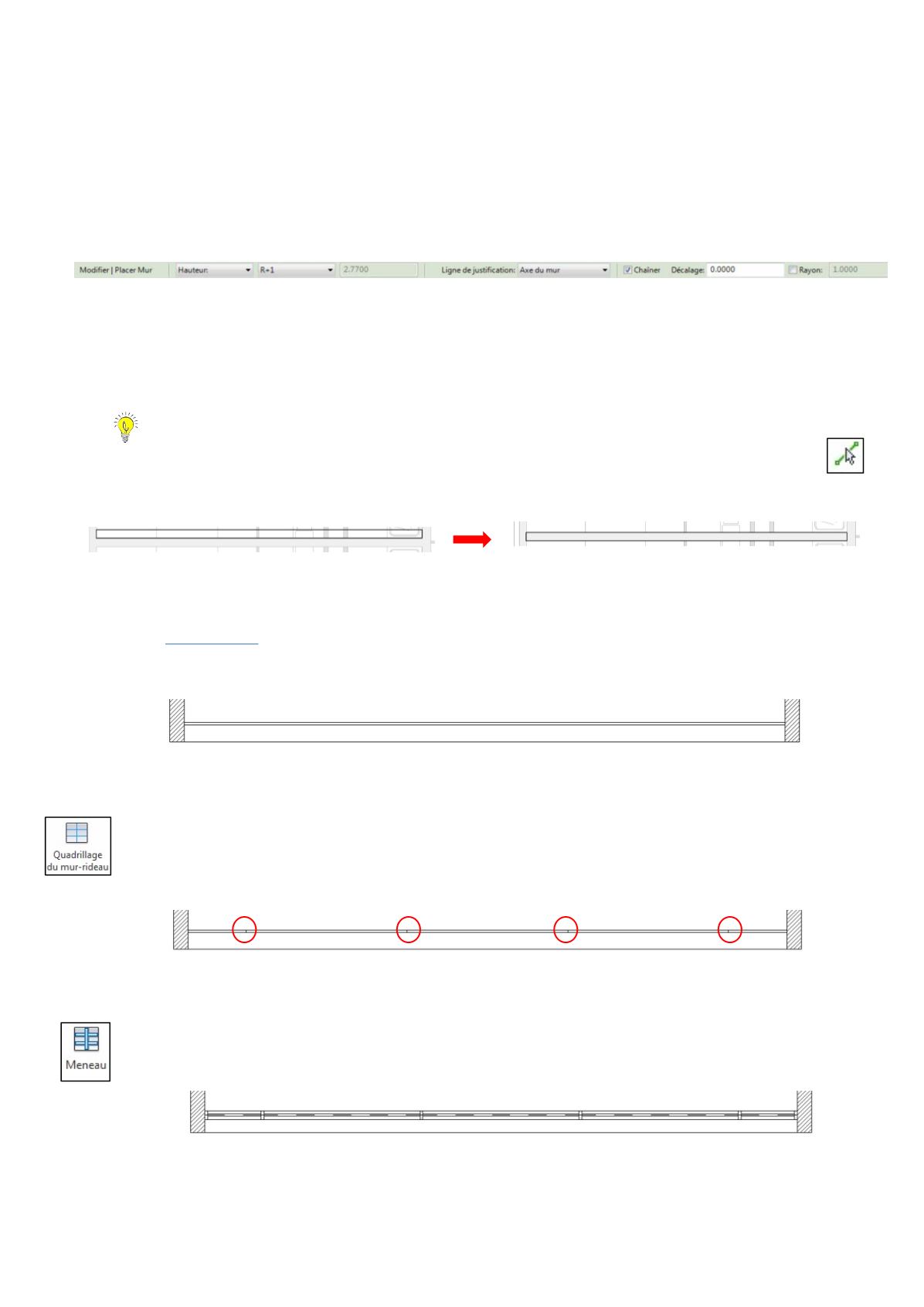

Les options de tracé du mur :
o
définition du mur en hauteur et des contraintes inférieure et supérieure : on le vérifie dans la barre
d’options rapide (la contrainte inférieure est fixée automatiquement en fonction de la vue sur laquelle on
s’est placé quand on a lancé la commande, on la retrouve dans les propriétés) ;
o
choix de la ligne de justification du mur : ligne par rapport à laquelle le mur sera tracé ;
o
murs chaînés : cocher la case
Chaîner
permet de dessiner plusieurs murs sans relancer la fonction ;
o
décalage : pour insérer une ligne de justification en décalage ;
o
rayon : pour les rayons de courbure dans les angles des murs.
•
Les décalages inférieur et supérieur : les murs peuvent nécessiter certains décalages en altimétrie qui sont
réglables dans la fenêtre de propriétés.
On peut maintenant dessiner nos murs à l’aide des outils disponibles dans l’onglet
Modifier
du ruban.
Remarques :
Astuces pratiques pour le tracé des murs
-
L’outil
Choisir des lignes
peut se révéler plus rapide lorsque nous disposons d’un fond de plan DWG car un
simple clic sur l’élément suffit à sélectionner la ligne entière.
-
La barre espace du clavier permet de changer l’orientation du mur par rapport à la ligne de justification
lorsqu’on trace.
b)
Les murs rideaux
Pour créer un mur rideau nous mettons en place un mur architectural en sélectionnant le type
Simple panneau
:
nous traçons ainsi un panneau prolongé sur la hauteur et la longueur du mur.
Il faut ensuite quadriller ce panneau. Nous utilisons pour cela la fonction
Quadrillage du mur rideau
, disponible
dans l’onglet
Architecture
, qui propose des :
•
Segments à travers tout le panneau;
•
Segments ne recouvrant que certaines portions du panneau.
Nous pouvons d’abord placer les segments de façon aléatoire sur le panneau, puis en préciser les positions grâce
aux cotations.
Enfin, nous pouvons insérer les meneaux sur le quadrillage réalisé grâce à la fonction
Meneau
.
Plusieurs dispositions nous sont alors proposées :
•
Selon des lignes entières du quadrillage ;
•
Uniquement sur certains segments du quadrillage ;
•
Sur toutes les lignes du quadrillage.
