II] CREATION DU MODELE
Nous allons maintenant nous pencher sur la modélisation du projet.
Pour cela, nous nous placerons toujours sur les plans d’étage et utiliserons les fonctions de l’onglet
Architecture
(si nous
étions en phase de production nous utiliserions les plans de plafond et les fonctions de l’onglet
Structure
)
a)
Les murs
Pour créer un mur, dans
Architecture
, nous cliquons sur l’onglet
Mur
. La petite flèche donne accès à un menu
déroulant nous permettant de choisir entre
mur architectural
et
mur porteur
(le menu propose aussi des
murs par face
,
mais nous les utilisons peu).
Une fois la fonction lancée, et avant de tracer notre mur, nous veillons aux éléments suivants :
•

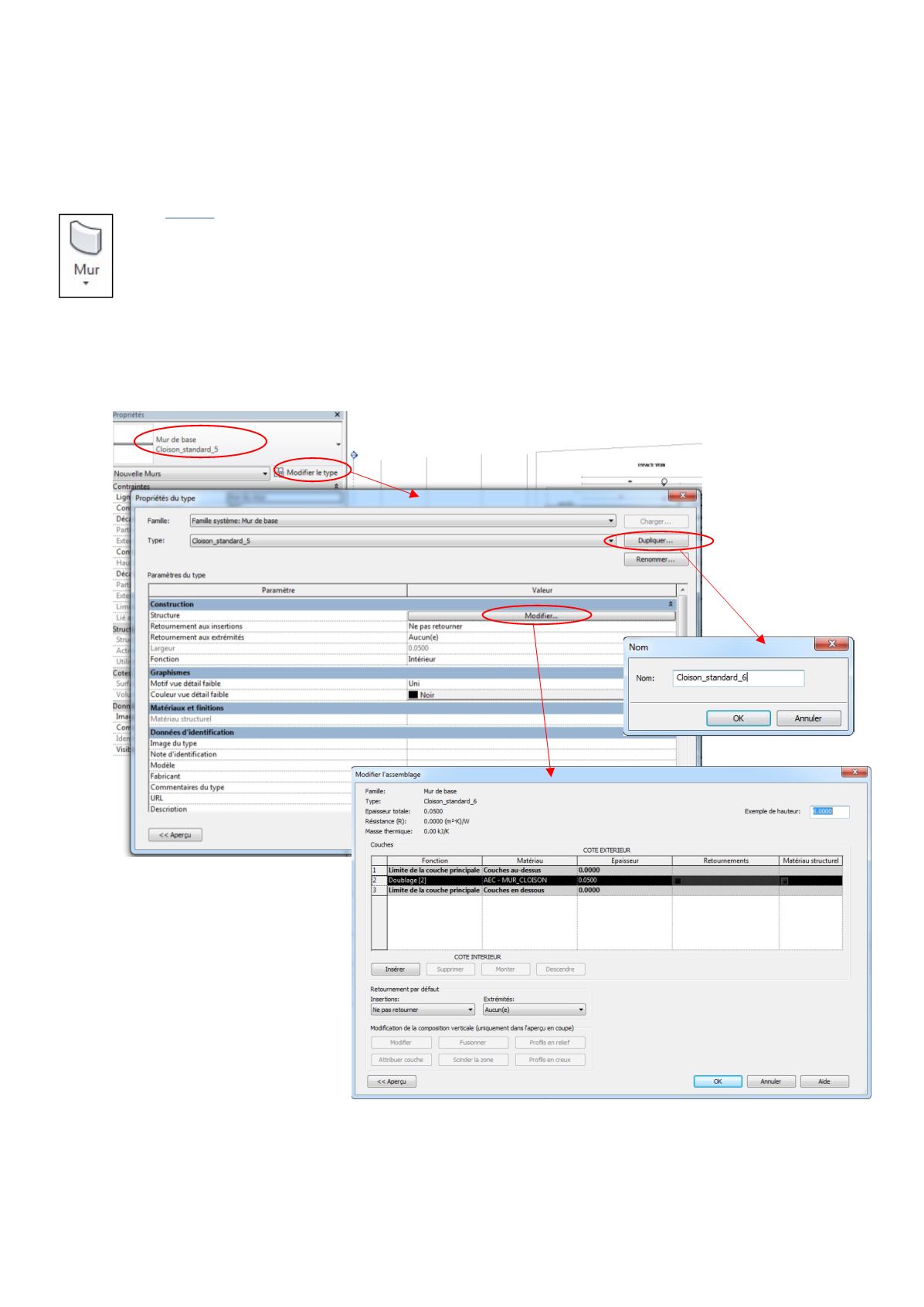

Le type de mur : nous le vérifions dans le sélecteur de type de la fenêtre de propriétés.
Si le type de mur voulu n’est pas proposé dans le menu déroulant du sélecteur de type, nous pouvons le créer
à l’aide de l’onglet
Modifier le type
en dupliquant le mur sélectionné : nous lui attribuons un nouveau nom et à l’aide de
l’onglet
modifier
dans la ligne
structure
nous réglons sa constitution.
