2.

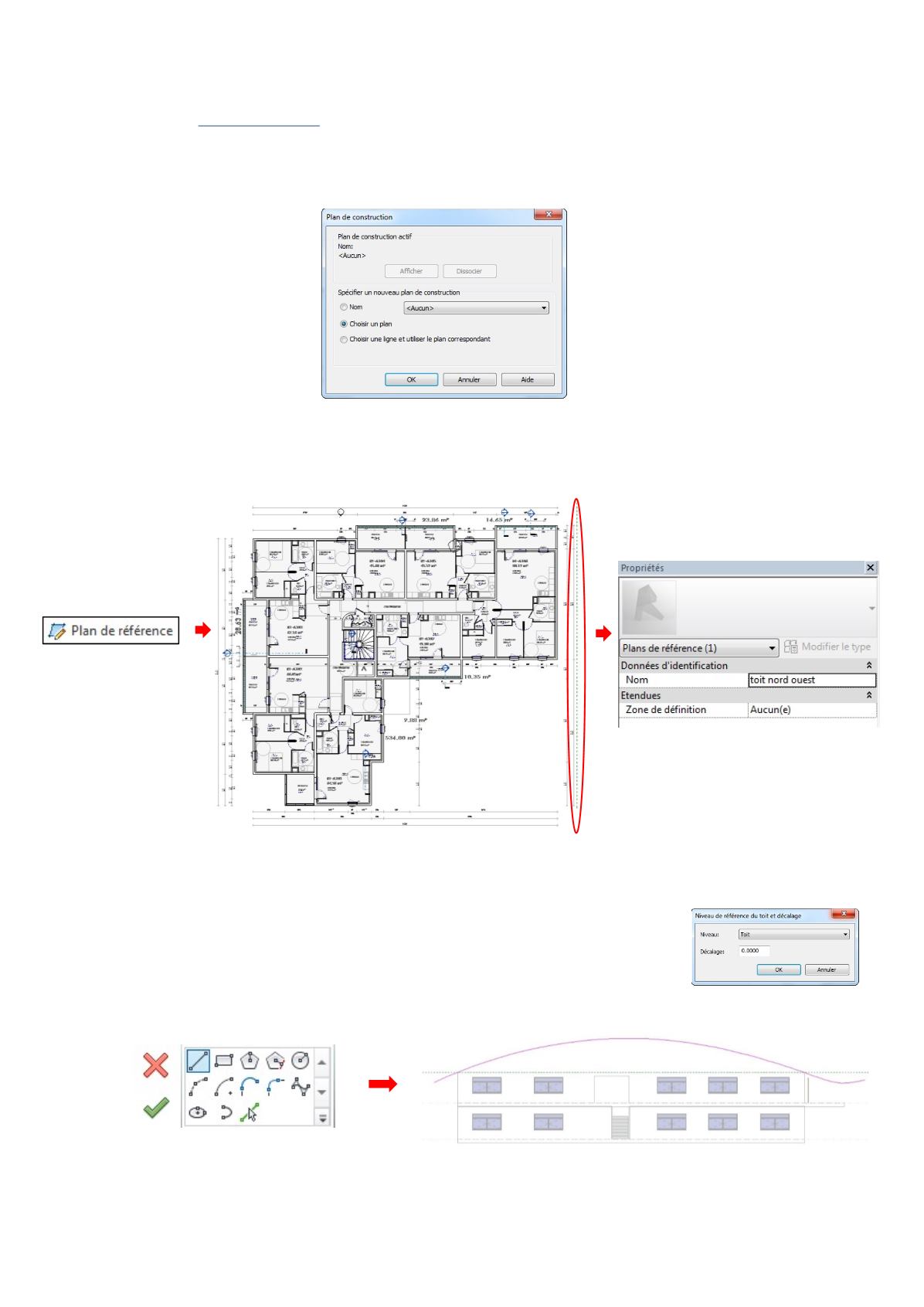

Les toits par extrusion
Certains toits ont des formes particulières et ne peuvent pas être simplement modélisés par une dalle
affectée d’une pente. La création de toit par extrusion nous permet de les réaliser.
Pour cela il faut au préalable avoir mis en place le plan dans lequel sera tracé le toit : c’est le plan de
référence demandé par le logiciel lorsque nous lançons la fonction
Toit par extrusion
.
Si le plan de référence n’existe pas nous le créons : dans l’onglet
Architecture
, tout à droite, nous trouvons
l’outil
Plan de référence
. Nous cliquons dessus, et dans la vue souhaitée nous traçons l’axe définissant le plan, qui
apparaît en pointillés verts. Dans les propriétés du plan nous pouvons lui attribuer un nom afin de le retrouver
facilement par la suite.
Après avoir sélectionné le plan de référence, si nous ne sommes pas dans une vue permettant de tracer le
toit, le logiciel ouvre la boîte de dialogue
Aller à la vue
et nous propose d’en choisir une. Nous optons pour une vue
en élévation, où tous les détails des niveaux sont renseignés.
Le logiciel nous demande ensuite à quel niveau on souhaite tracer le toit, et si celui-ci
comporte un éventuel décalage.
Nous pouvons enfin tracer le toit à l’aide des différents outils proposés :
Attention à ne pas oublier de valider à la fin de notre tracé pour quitter l’outil de modélisation.
