Les formes vides : on crée des formes négatives qui sont déduites des géométries pleines. On utilise la
fonction
Formes vides
qui propose un menu déroulant dans lequel on peut choisir la méthode de création de la forme :

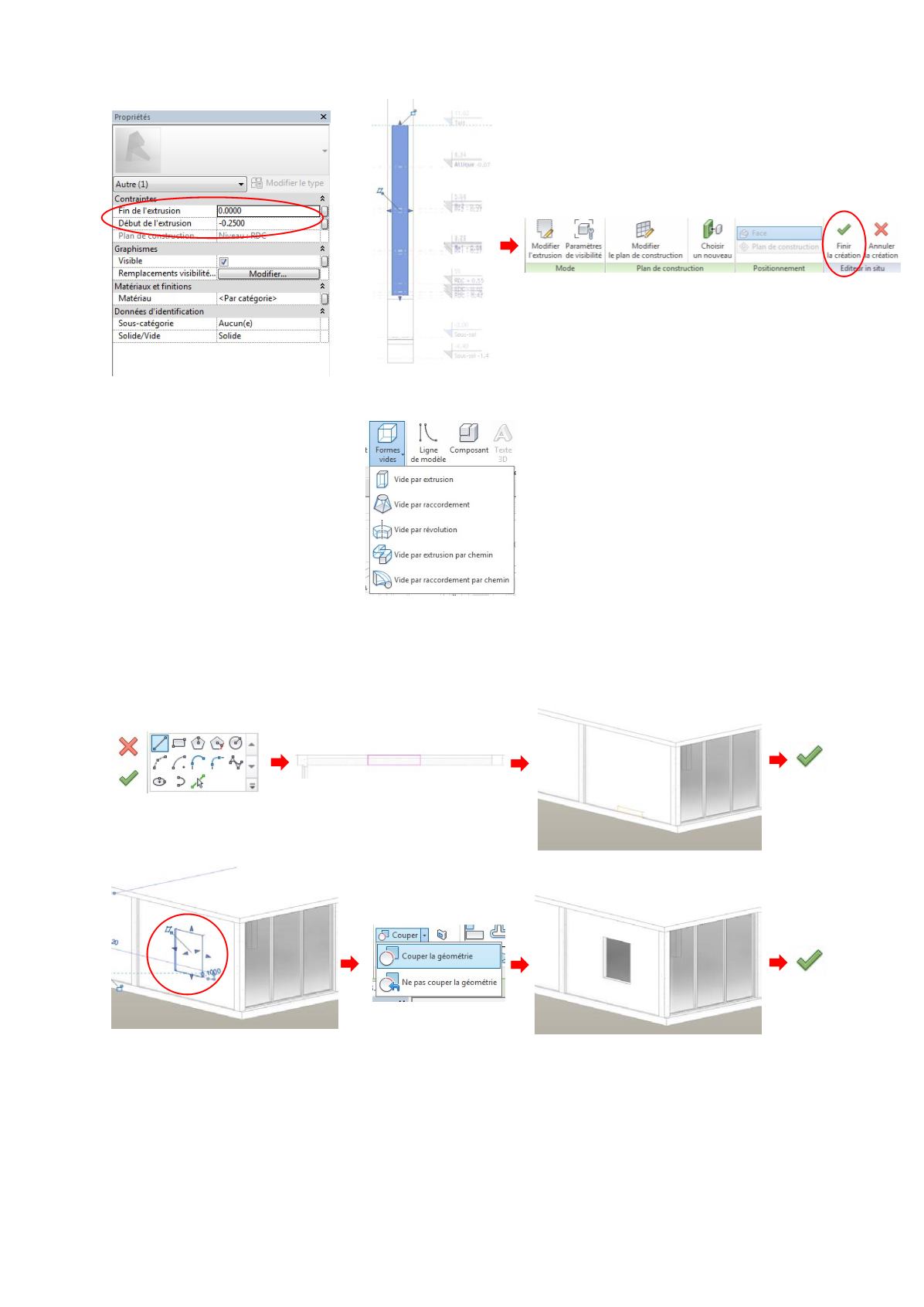

Nous pouvons aussi utiliser la méthode de l’extrusion : on trace notre forme 2D, on valide une première
fois, puis on règle la profondeur de l’extrusion. Avant de valider pour la deuxième fois on doit indiquer au logiciel
l’élément que coupe notre composant : on utiliser pour cela la fonction
Couper la géométrie
(autrement le logiciel nous
renvoie un message d’erreur).
Remarque : lorsqu’on crée l’esquisse 2D, la forme apparaît en trait rose pour les deux types de forme. En revanche,
après la première validation, les contours des formes vides apparaissent en orange et ceux des formes pleines en bleu.
