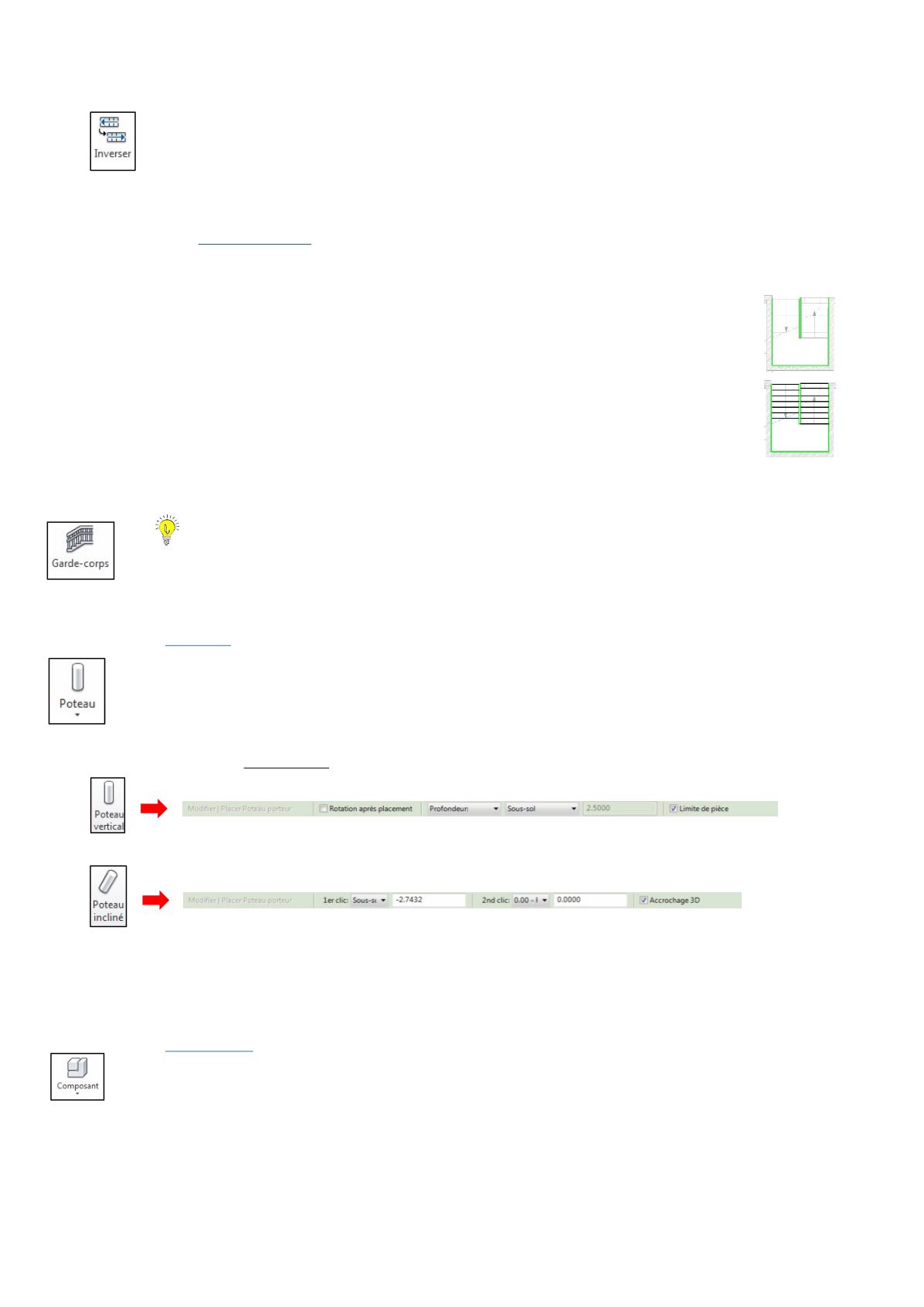

Une fois que nous avons entré et vérifié toutes ces informations, nous pouvons tracer l’escalier comme nous
le ferions pour un mur : avec un point de départ et un point d’arrivée.
Lorsque l’escalier est tracé, si nous souhaitons inverser sons sens, nous cliquons sur l’icône
Inverser
dans
l’onglet
Modifier
.
2.
Escalier par esquisse
Cette méthode permet de créer des escaliers de formes plus particulières.
Elle est constituée de deux étapes principales :
•
La mise en place des limites :
o
Dans la barre d’options, on vérifie les propriétés de décalage et on coche la case
Chaîner
(afin d’éviter de relancer l’outil ligne quand on trace les limites) ;
o
Le tracé des limites : elles correspondent au cadre de l’escalier (attention, elles ne
forment pas une ligne fermée).
•
La mise en place des contremarches :
o
Dans la barre d’options, on vérifie également les propriétés de décalage et la case
Chaîner
;
o
Le tracé des contremarches.
Avant de valider l’escalier on vérifiera la fenêtre de propriétés : contraintes inférieure et supérieure,
décalages éventuels, largeur de la volée, nombre de contremarches, profondeur du giron.
Remarque :
Comment gérer les garde-corps ?
Pour les deux méthodes, le logiciel affecte automatiquement un garde-corps à l’escalier créé. Pour le
désactiver, ou en gérer la distribution, nous cliquons sur l’icône
Garde-corps
dans
Modifier
.
i)
Les poteaux
La modélisation des poteaux se fait avec l’outil
Poteau
, dans l’onglet
Architecture
, qui en propose deux sortes dans
le menu déroulant :
Poteau porteur
ou
Poteau architectural
.
Une fois la fonction lancée, et avant de placer le poteau, nous veillons aux éléments suivants :
•
Le positionnement du poteau. Dans l’onglet
Modifier
on peut choisir de modéliser un poteau vertical ou un
poteau incliné :
o
Poteau vertical
: dans la barre d’options on définit le poteau en hauteur (pas en profondeur) et la
contrainte supérieure ;
o
Poteau incliné
: dans la barre d’options on définit la vue sur laquelle sera fait le clic correspondant à
l’origine du poteau, et la vue sur laquelle sera effectué le clic relatif à l’extrémité du poteau.
•
Le type de poteau dans le sélecteur de type (quitte à charger une famille avec l’outil
Charger la famille
dans
l’onglet
Modifier
si le poteau souhaité n’est pas proposé) ;
On peut ensuite placer le poteau sur la vue.
j)
Les composants
Le menu déroulant de l’outil composant, dans l’onglet
Architecture
, nous propose deux méthodes de modélisation :
Placer un composant
ou
Créer in situ
.
