k)

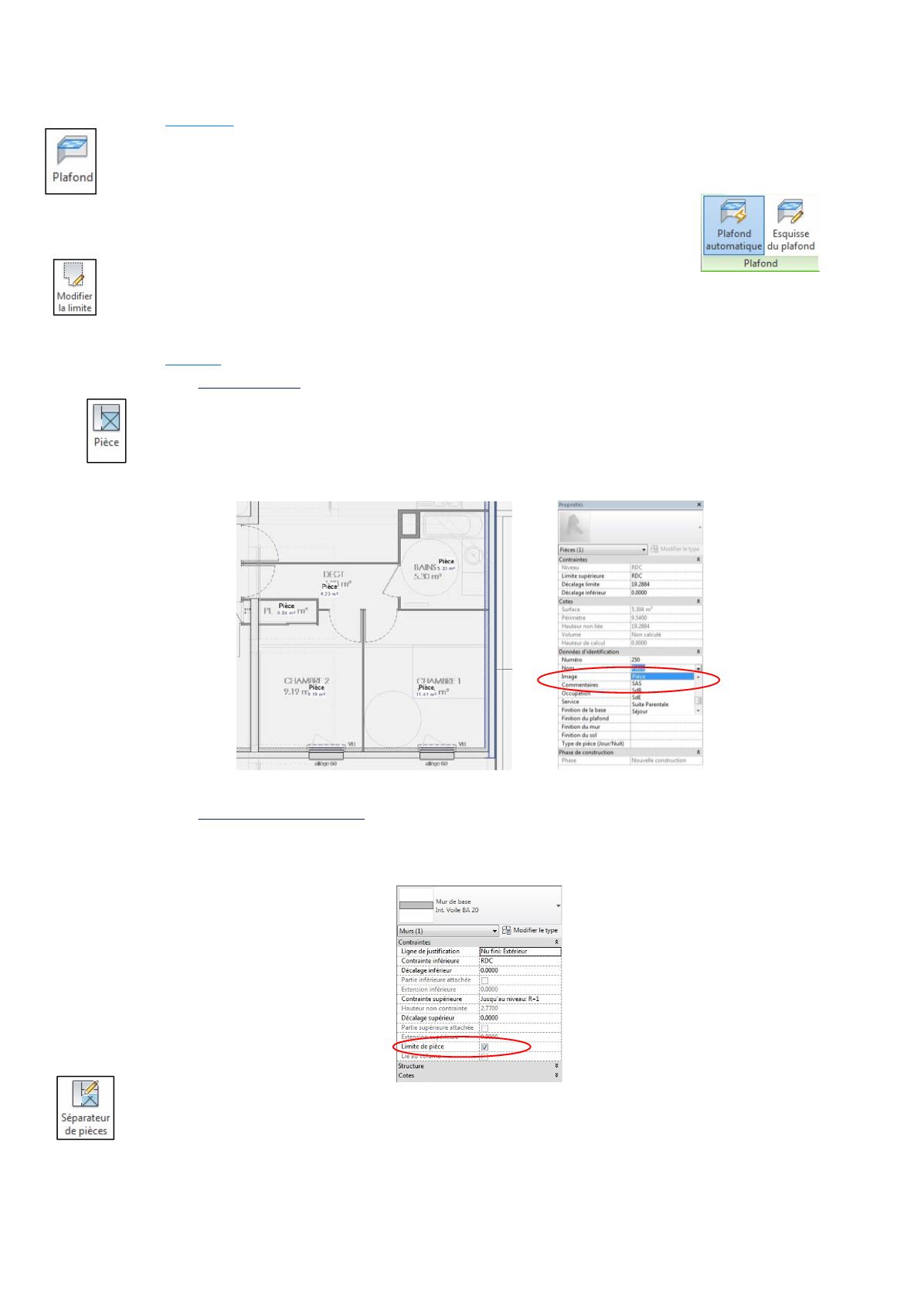

Les plafonds
Afin de modéliser les plafonds, nous utilisons la fonction
Plafond
dans l’onglet
Architecture,
et on vérifie qu’on
travaille avec le plafond souhaité dans le sélecteur de type.
Deux méthodes nous sons alors proposées :
•
Plafond automatique
: le plafond est tracé grâce au mode automatique qui détecte le
contour en reconnaissant les murs du périmètre ;
•
Esquisse du plafond
: le contour du plafond est tracé manuellement à l’aide des outils
proposés dans l’onglet contextuel
Modifier.
On peut également y définir une flèche d’inclinaison
(suivant la même méthode que celle vue précédemment pour les sols).
On peut modifier des plafonds après les avoir créés en les sélectionnant et en cliquant sur l’icône
Modifier la limite
(qui apparaît dans l’onglet contextuel
Modifier
).
l)
Les pièces
1.
Création de pièces
Pour créer des pièces, on utilise la fonction
Pièce
, disponible dans l’onglet
Architecture
: le logiciel fait une
détection des murs du contour, s’ils existent, et en déduit des informations de la pièce (périmètre, surface,…).
Il suffit alors de se positionner sur chaque local de notre bâtiment et une croix bleu apparaît : en faisant un
clic gauche on valide la création de la pièce. Puis, en sélectionnant cette croix on a accès aux propriétés de la pièce
(surface, périmètre, etc…), et on peut définir son nom.
2.
Limite et séparateur de pièces
Ces deux notions interviennent dans le détourage des pièces :
•
Limite de pièce
: pour demander au logiciel de ne pas tenir compte d’un mur comme limite. Pour cela,
on clique sur le mur, et dans les propriétés de ce dernier on décoche
Limite de pièce
.
•
Séparateur de pièces
: on utilise cet outil pour tracer une frontière 2D quand nous n’avons pas de mur
pour délimiter la pièce.
Pour l’utiliser, on clique sur l’icône et on trace notre ligne de séparation (elle apparaît en pointillés bleu
turquoise). Cette manipulation peut être réalisée après la réalisation d’une pièce (mais il ne faudra pas oublier de placer
la deuxième pièce ainsi créée).
