1.
Placer un composant
Avec cette méthode on va modéliser les composants à partir de familles systèmes ou externes, déjà placées
dans le sélecteur de type ou chargées avec l’outil
Charger la famille
dans l’onglet
Modifier
.
Il suffira ensuite de placer le composant sur notre modèle par un clic gauche : de préférence d’abord
grossièrement, puis plus précisément avec l’outil
Aligner
.
2.

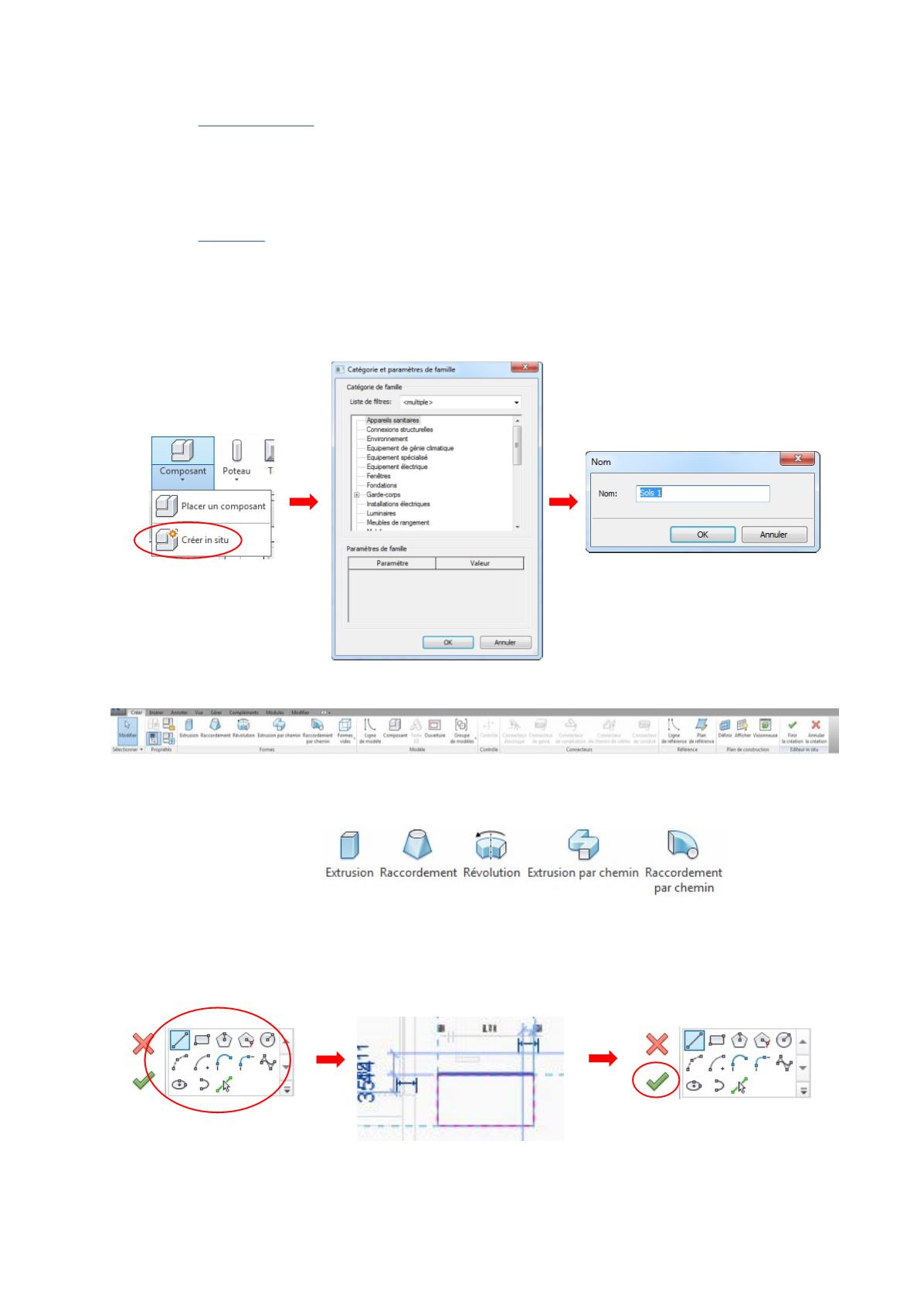

Créer in situ
Lorsque le composant à placer est une forme géométrique assez simple à modéliser, et peu réutilisable par la
suite, on utilise cette méthode (en revanche si on souhaite garder le composant créé en vue d’une utilisation
ultérieure, dans le projet en cours ou un autre, il est recommandé de générer une famille).
Une fois la fonction lancée, le logiciel nous demande tout d’abord quelle catégorie de famille sera concernée
par l’élément qu’on crée, puis le nom qu’on veut donner à ce dernier :
Le ruban prend alors la forme suivante :
On peut ainsi choisir entre deux types de formes :
•
Les formes pleines : on crée un solide grâce aux fonctions suivantes :
On emploie surtout la fonction
Extrusion
, assez simple d’utilisation : après avoir cliqué sur l’icône, on a
accès à une palette d’outils dans l’onglet
Modifier
nous permettant de créer la forme en 2D. On valide une première fois
avec la virgule, puis on règle numériquement la hauteur de notre extrusion dans la fenêtre de propriétés (au besoin on
peut se placer dans une autre vue pour la régler graphiquement avec les petits triangles bleus). On valide une seconde
fois : la forme pleine est créée.
